PRODUCT產品介紹

U_RD ... 分割 / 夾式型電流感測器

Model

CTL-6-S32-8F-CL (英)

CTL-7-CLS (英)

CTL-8-CLS  (英)

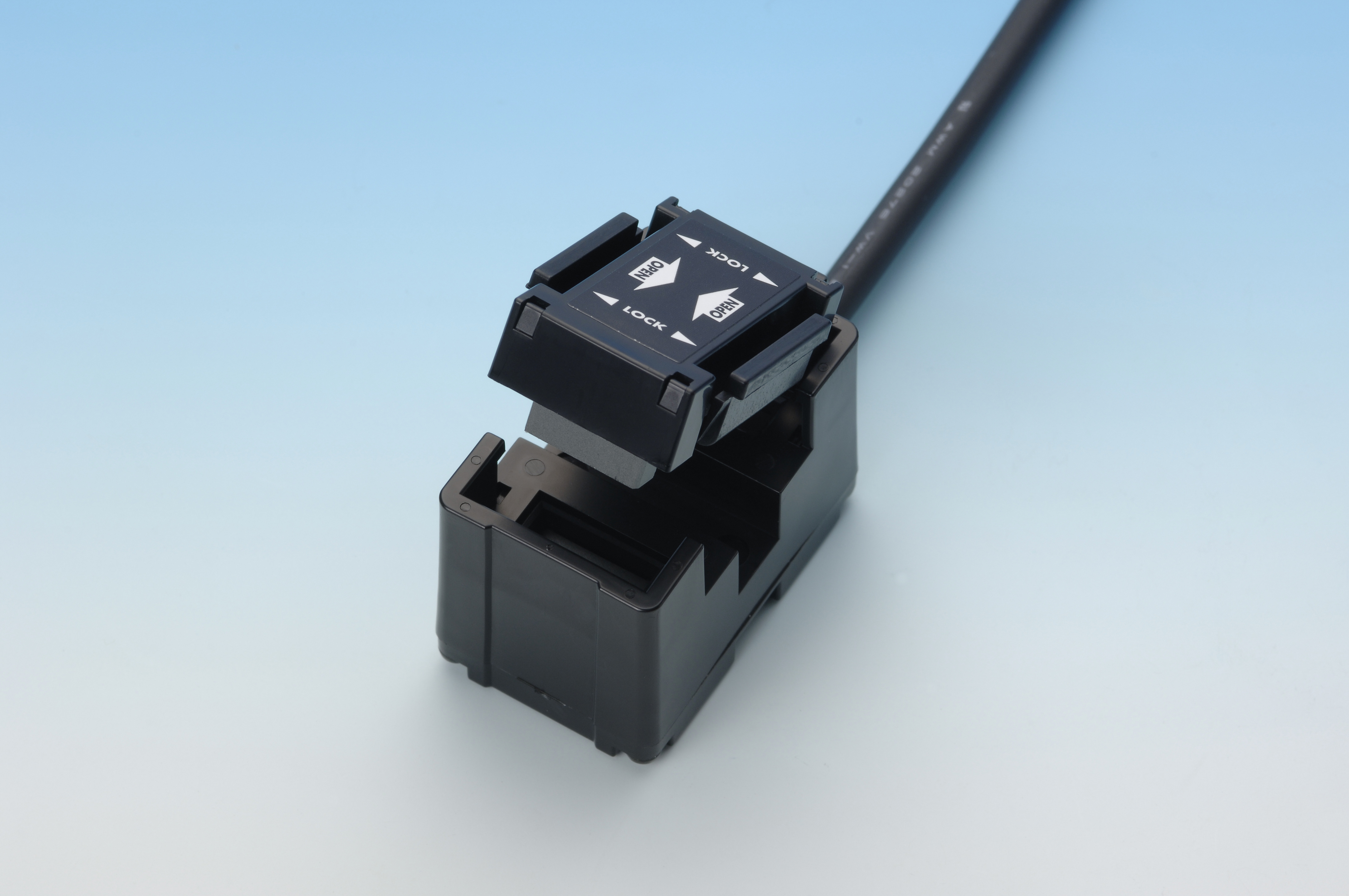

CTU-8-CLS  (英)

外觀
貫穿孔直徑 (mm)
ø6
ø7
ø8
ø8
繞線圈數
800
3000
3000
3000
適用電流範圍
10mA ~ 15A
10mA ~ 40A
10mA ~ 100A
10mA ~ 75A
最大持續電流
(需考慮溫度因素)
50A
50A
300A
75A



Model

CTL-10-CLS  (英)

CTL-16-CLS  (英)

　CTT-CLS Series  (英)

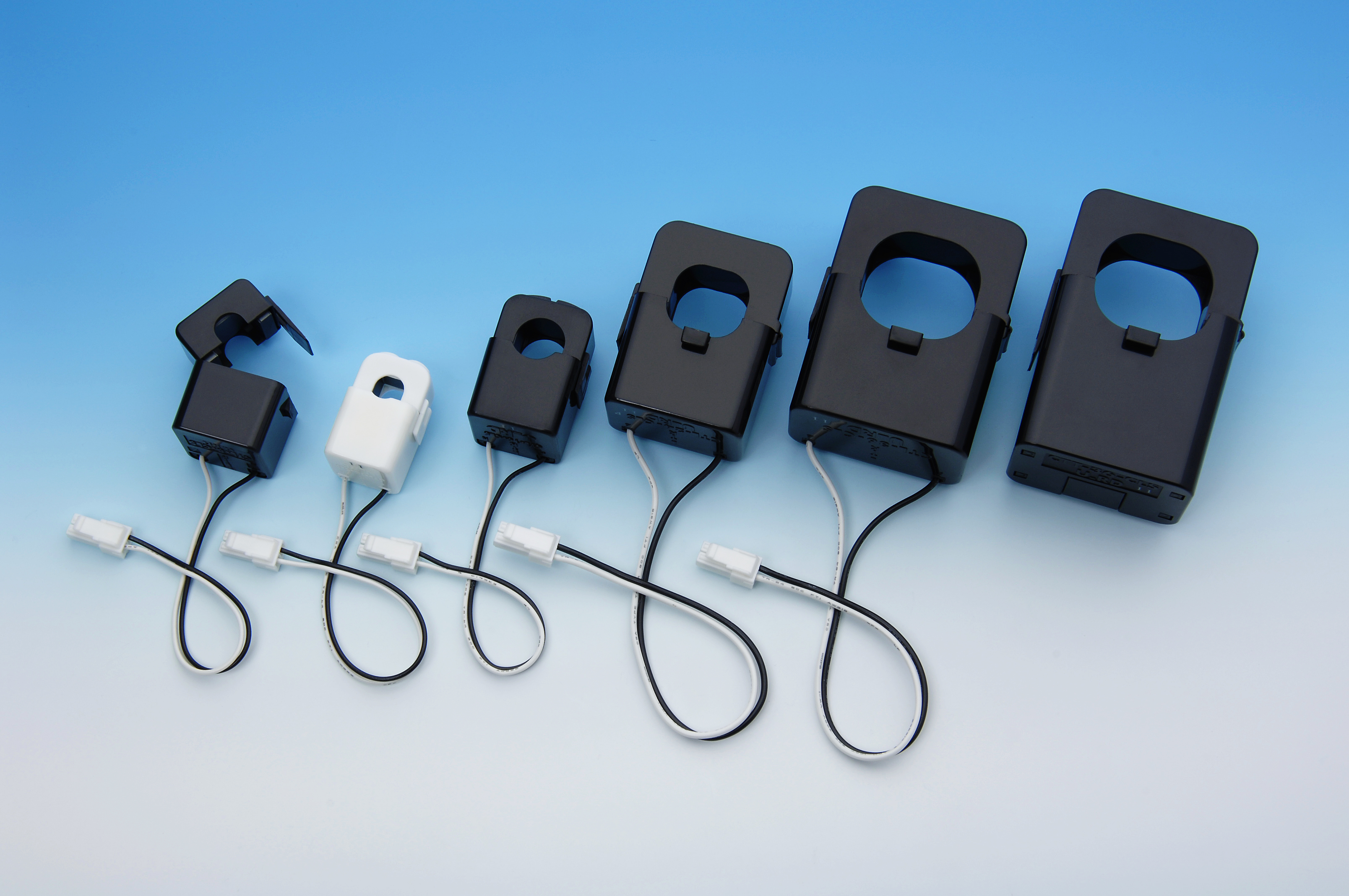

CTL-FC / SC Series  (英)

外觀
貫穿孔直徑 (mm)
ø10
ø16
ø10 ~ ø36
ø8 ~ ø36
繞線圈數
3000
3000
3000 / 2000
3000 / 6000 / 9000
適用電流範圍
10mA ~ 80A
10mA ~ 120A
80A ~ 600A (4 種規格)
100A ~ 600A (6 種規格)
最大持續電流
(需考慮溫度因素)
120A
300A
120A ~ 720A
(視 type 而定)
120A ~ 720A
(視 type 而定)

　

Model

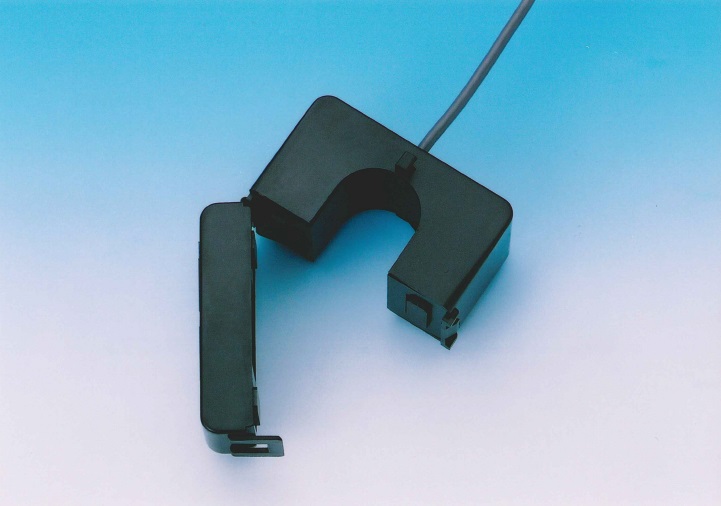

CTU-22-CLF  (英)

CTL-24-CLSF  (英)

CTL-24-CLS  (英)

CTL-36-CLS  (英)

外觀
貫穿孔直徑 (mm)
ø21.5
ø24
ø24
ø36
繞線圈數
2000
3000
2000
2000
適用電流範圍
1mA ~ 120A
10mA~200A
100mA ~ 300A
100mA ~ 500A
最大持續電流
(需考慮溫度因素)
300A
360A
360A
600A

　　

Model

 CTL-CL Series  (英)

外觀

尺寸 (mm)
(ø70 ~ ø155) x 25t
貫穿孔直徑 (mm)
ø24 ~ ø100
繞線圈數
500~5000
100~2000
100~400
適用電流範圍
0 ~ 50A to 0 ~ 500A
0 ~ 100A to 0 ~ 2000A
0 ~ 500A to 0 ~ 2000A
輸出信號
0.1A
1A
5A

  CTL-6-S32-8F-CL (英)

電流範圍：
10mA ~ 15A
繞線圈數：
800
慣穿孔直徑： ø6

  CTL-7-CLS (英)

電流範圍：
10mA ~ 40A
繞線圈數：
3000
慣穿孔直徑： ø7

  CTL-8-CLS  (英)

電流範圍：
10mA ~ 100A
繞線圈數：
3000
慣穿孔直徑： ø8

  CTU-8-CLS  (英)

電流範圍：
10mA ~ 75A
繞線圈數：
3000
慣穿孔直徑： ø8

  CTL-10-CLS  (英)

電流範圍：
10mA ~ 80A
繞線圈數：
3000
慣穿孔直徑： ø10

 CTL-16-CLS  (英)

電流範圍：
10mA ~ 120A
繞線圈數：
3000
慣穿孔直徑： ø16

  CTT-CLS Series  (英)

額定電流：
80A ~ 600A（4 種規格）
繞線圈數：
3000 / 2000
慣穿孔直徑： ø8 ~ ø36

  CTL-FC / SC Series  (英)

額定電流：
100A ~ 600A（6 種規格）
繞線圈數：
3000 / 6000 / 9000
慣穿孔直徑： ø8 ~ ø36

  CTU-22-CLF  (英)

電流範圍：
1mA ~ 120A
繞線圈數：
2000
慣穿孔直徑： ø21.5

  CTL-24-CLSF  (英)

電流範圍：
10mA ~ 200A
繞線圈數：
3000
慣穿孔直徑： ø24

  CTL-24-CLS  (英)

電流範圍：
100mA ~ 300A
繞線圈數：
2000
慣穿孔直徑： ø24

  CTL-36-CLS  (英)

電流範圍：
100mA ~ 500A
繞線圈數：
2000
慣穿孔直徑： ø36



CTL-CL Series  (英)

電流範圍：
0 ~ 50A to 0 ~ 2000A
輸出信號：
0.1A / 1A / 5A
慣穿孔直徑： 24 ~ 100
