U_RD ... 特殊電流感測器
Model |

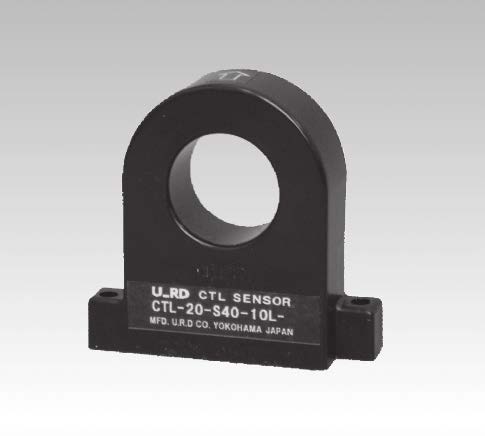

CTL-20-S40-10L-10 |
CTL-30-S220-4L (英) |
MFS-22-1000B (英) |
CTL-R Series |
|
外觀 |
 |
 |
 |
 |
|
特性
|
羅氏線圈CT
小型大電流測量用
|
無鐵心環形線圈
非飽和大電流用 |
電力線磁場量測
電流感應器 |
電阻內藏 CT
|
|
尺寸 (mm)
|
53W x 51H x 14t
|
130W x 105H x 28t
|
153W x 44H x 72t
|
40W x 40H x 15t
ø56 x 13.5t |
|
貫穿孔直徑
|
ø20
|
ø30
|
-
|
ø12 / ø24
|
|
規格
|
【工作電壓】
±12V to ±15V 【電流範圍】
100A / 200A / 500Arms 【輸出電壓】
0 ~ 5Vrms 【頻率範圍】
10Hz ~ 100kHz |
【電流範圍】
0 ~ 10KA 【輸出】 0.2mV/A 微分輸出，必須再經 由適當的積分回路處理。 【輸出線材】 2.2m 同軸電纜 |
【磁場】
50/60Hz 10 ~ 1000A/m 【輸出】 50Hz: 16mV/A/m 60Hz: 18.7mV/A/m 【輸出型式】 N 接頭 |
CTL-12-R Series
(1A ~ 50A) CTL-24-R Series
(50A ~ 200A) CTL-12-R1 Series
(5A ~ 50A) |
羅氏線圈CT（小型大電流測量用）
|
工作電壓：
|
±12V to ±15V
|
|
電流範圍：
|
100A / 200A / 300Arms
|
|
頻率範圍：
|
10Hz ~ 100kHz
|
| 輸出電壓： | 0 ~ 5Vrms |
|
電流範圍：
|
0 ~ 10kApeak (50 / 60Hz)
|
|
靈敏度：
|
0.2mV/A (RL = 500Ω, 50Hz)
微分輸出，必須再經由適當的積分回路處理
|
|
輸出線材：
|
2.2m 同軸電纜 |
