U_RD ... 通電/漏電 電流檢知模組

Model

 CMD-1-CS-1 (英) CMD-1-CS-2 (英) CTT-CS Series (英) CRY-ZPS (英)

外觀
特性
通電 ON/OFF 檢知
SSR 輸出
通電 ON/OFF 檢知
光耦合器輸出
通電 ON/OFF 檢知
電晶體輸出
漏電 / 微小電流檢知
外部CT / 接點輸出
尺寸 (mm)
40W x 46D x 22H
40W x 46D x 22H
貫穿孔 ø10 / ø16
24W x 96D x 60H
電流範圍
0.5 ~ 1A
(視外接 CT 而定)
0.5 ~ 1A
(視外接 CT 而定)
0.5A & 1.0A 固定式
1A ~ 10A 可調式
10A ~ 100A 可調式
2.5mA ~ 150mA
指撥開關設定
最大持續電流
150A
150A
120A / 150A
10A
輸出型式
SSR 輸出
≦ 0.3A / 110Vac
Open collector 輸出
≦ 0.1A / 35Vdc
Open collector 輸出
≦ 30mA / 30Vdc
繼電器接點輸出
3A / 250Vac or 30Vdc
備註
無電源
電源：85 ~ 250Vac

　

Model

無電源交流電流 Relay

 Open Collector輸出 多功能電流 Relay
CTU-8-CS50 (英) CTU-8-CSR02 CRY-DDR

外觀

特性
ON/OFF 檢知（可調式）
電晶體輸出
 通電 ON/OFF 檢知
電晶體輸出
交直流多功能電流檢知
（DC, 10 ~ 1kHz）
尺寸 (mm)
60W x 25D x 37t
41W x 26D x 30t
24W x 96D x 60H
電流範圍
2 ~ 10A / 10 ~ 50A
二段切換
0.2A ±10%（固定）
視選用的電流 Sensor 而定 (10 ~ 100%)
最大持續電流
200A
75A
搭配之 Sensor 額定電流的2.5倍
輸出型式
Open collector 輸出
≦ 25mA / 60Vdc
Open collector 輸出
≦ 30mA / 30Vdc
接點輸出
3A / 250Vac, 3A / 30Vdc
工作電壓
無電源
 +12V
85 ~ 250Vac or 120 - 350Vdc

   CMD-1-CS-1  (英)

電流範圍：
通電 On / Off 檢知
0.5 ~ 1A (視外接 CT 而定)
輸出型式：
SSR 輸出 （≦ 0.3A / 110Vac）
備註：
不需要工作電壓

   CMD-1-CS-2  (英)

電流範圍：
通電 On / Off 檢知
0.5 ~ 1A (視外接 CT 而定)
輸出型式：
光耦合器 Open Collector 輸出
（≦ 0.1A / 35Vdc）
備註：
不需要工作電壓

   CTT-CS Series  (英)

電流範圍：
通電 On / Off 檢知
0.5A & 1.0A 固定式
1A ~ 10A 可調式
10A ~ 100A 可調式
輸出型式：
電晶體 Open Collector 輸出
（≦ 30mA / 30Vdc）
備註：
不需要工作電壓

   CRY-ZPS  (英)

電流範圍：
漏電 / 微小電流檢知
2.5mA ~ 150mA（指撥開關設定）
輸出型式：
繼電器接點輸出
3A / 250Vac or 30Vdc
備註：
搭配外接 CT（CTL-6-P-Z / CTL-6-S-Z）
工作電壓 ... 85 ~ 250Vac

   CTU-8-CS50  (英)

電流範圍：
通電 On / Off 檢知（可調式）
2 ~ 10A / 10 ~ 50A（二段切換）
貫穿孔徑：
17.5 x 8.5mm
輸出型式：
電晶體 Open Collector 輸出
（≦ 25mA / 60Vdc）
備註：
不需要工作電壓

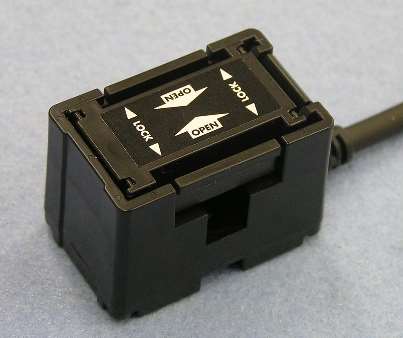

   CTU-8-CSR02  (英)

電流範圍：
夾式通電●漏電檢知
0.2A ±10%（固定）
貫穿孔徑：
Ø 8
輸出型式：
電晶體 Open Collector 輸出
（≦ 30mA / 30Vdc）
工作電壓：
 12Vdc

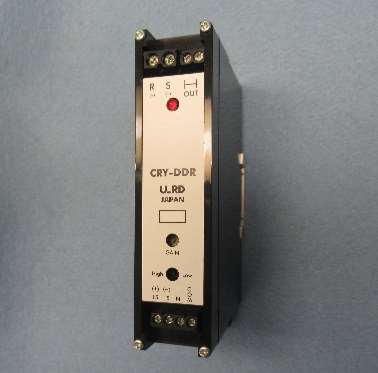

   CRY-DDR

電流範圍：
交直流多功能電流檢知（DC, 10~1kHz）
視搭配的電流Sensor而定
輸出型式：
接點輸出
3A / 250Vac, 3A / 30Vdc
工作電壓：
85~250Vac or 120-350Vdc
