VISION 小型渦輪流量計是霍爾感應容積式流量計，其內部轉子藉由通過之流體力旋轉，該流體力與流量成正比。霍爾感測器檢測旋轉之轉子葉片並輸出脈衝信號（K-factor），此脈衝信號可用數位或類比信號處理器來處理。由於渦輪式轉子的質量很小，因而響應時間很快。VISION 小型渦輪流量計符合NSF標準和《安全飲水法》的無鉛規定，適用於低粘度、非腐蝕性液體，例如水，去離子水，半導體工業中的冷卻水，咖啡機中的沖泡水或熱水的流量，以及雷射測量系統中的冷卻水流量，是精確測量小流量的理想選擇。VISION 渦輪流量計還有助於確保改善大型廚房中蒸汽爐等設備的內部組件保護，進而有助於延長機器的使用壽命。另外，如醫療應用、化學/製藥/化妝品工業、衛生行業、工業應用等計量系統。 |
|
Model |
1005 2F66 |
2008 |
2008 |
2008 |
2006 |
2008 |
2006 |
3012 4F16 |
|
流量範圍 LPM |
0.1-2.5 |
2-35 |
1-25 |
1-15 |
1-10 |
0.5-7.5 |
0.5-5 |
5-65 |
|
解析度 P/L |
22000 |
700 |
1000 |
2200 |
3300 |
4700 |
6900 |
210 |
|
DN (mm) |
5 |
8 |
8 |
8 |
6 |
8 |
6 |
12 |
|
材質 |
● 軸承：1000 & 2000 Series … PTFE / Graphite ● 本體：Trogamid CX7323, 轉子: PPS Ferrite 3000 Series … Hostaform 軸承 ★ 用於VE水（完全去礦物質水的縮寫）或用於與食品接觸的 Hostaform軸承不添加石墨。 |
|||||||
|
流體黏度 |
<16 cSt（cSt = cP / 流體密度） |
|||||||
|
濾網 |
20 ~ 40 μm（建議） |
|||||||
|
精確度 |
±3% of reading，重複性：<0.5%。 |
|||||||
|
操作溫度 |
-20°C ~ +100°C |
|||||||
|
操作壓力 |
25 bar (Max.) |
|||||||
|
破壞壓力 |
200 bar |
|||||||
|
電氣接頭 |
Mini DIN EN 60529 Connector (IP67) |
|||||||
|
工作電壓 |
5 - 24Vdc |
|||||||
|
輸出信號 |
Open collector (NPN sinking), 20mA Max. |
|||||||
|
上拉電阻 |
1 - 2.2kΩ |
|||||||
|
功率消耗 |
約 8 mA |
|||||||
|
接續端 NPT |
1/4" |
3/8" |
3/4" |
|||||
|
認證 |
KTW-BWGL★, UKCA★★, NSF/ANSI 61, WRAS, ROHS, CE. |
|||||||
|
適用流體 |
水、海水、純水、汽油、輕油、燈油、溶劑等等，以及其他非腐蝕性的流體。 |
|||||||
|
★ |
KTW-BWGL (Evaluation criteria for plastics and other organic materials in contact with drinking water) 是參考德國《環境署UBA 飲用水衛生條例》第 17（2）（1）條，要求凡用於生產，加工或輸送飲用水的設施或者維護的材料和產品不能危害人體健康，不得對水的氣味和味道產生負面影響，釋放到飲用水中物質量不能超出不可避免的限值。因此，KTW-BWGL是指在限定有機材料或產品必須符合上述飲用水接觸衛生要求的測試和認證計畫。
|
|
★★ |
UKCA（UK Conformity Assessed）認證是英國政府為確保在英國市場銷售的產品符合當地市場准入要求而引入的新型認證制度。 它於2021年1月1日取代了CE認證，適用於所有需要符合英國市場准入要求的產品。 UKCA 認證確保產品符合英國的技術標準、安全標準和法規。 使用 UKCA 標誌是在產品經過了 UKCA 認證後，可以將 UKCA 標誌貼在產品上，表明該產品符合英國市場的准入要求。
|
|
訂購型號 |
產品系列 |
流量範圍 |
電氣接續端 |
管路接續端 |
|
56548-163-2F66 |
1005-2F66 |
0.1-2.5 lpm |
DIN Connector |
NPT 1/4" |
|
56512-163-2F66 |
2006-2F66 |
0.5-5 lpm |
DIN Connector |
NPT 3/8" |
|
56512-165-2F66-2 |
2006-2F66 |
0.5-5 lpm |
Cable 2m |
NPT 3/8" |
|
56512-163-4F44 |
2006-4F44 |
1-10 lpm |
DIN Connector |
NPT 3/8" |
|
56510-165-4F44-1 |
2006-4F44 |
1-10 lpm |
Cable 1m |
G 3/8" |
|
56502-163-2F66 |
2008-2F66 |
0.5-7.5 lpm |
DIN Connector |
NPT 3/8" |
|
56500-164-2F66 |
2008-2F66 |
0.5-7.5 lpm |
AMP Faston |
G 3/8" |
|
56502-163-4F16.5 |
2008-4F16.5 |
2-35 lpm |
DIN Connector |
NPT 3/8" |
|
56502-163-4F22 |
2008-4F22 |
1-25 lpm |
DIN Connector |
NPT 3/8" |
|
56500-163-4F22 |
2008-4F22 |
1-25 lpm |
DIN Connector |
G 3/8" |
|
56502-163-4F44 |
2008-4F44 |
1-15 lpm |
DIN Connector |
NPT 3/8" |
|
56422-163-4F16 |
3012-4F16 |
5-65 lpm |
DIN Connector |
G 3/4" |
|
56423-163-4F16 |
3012-4F16 |
5-65 lpm |
DIN Connector |
NPT 3/4" |

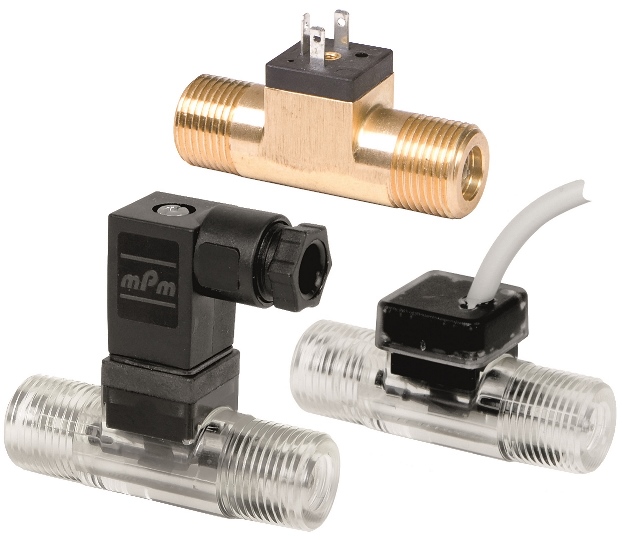

VISION 1000 / 2000

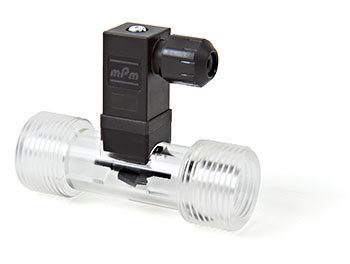

VISION 3000

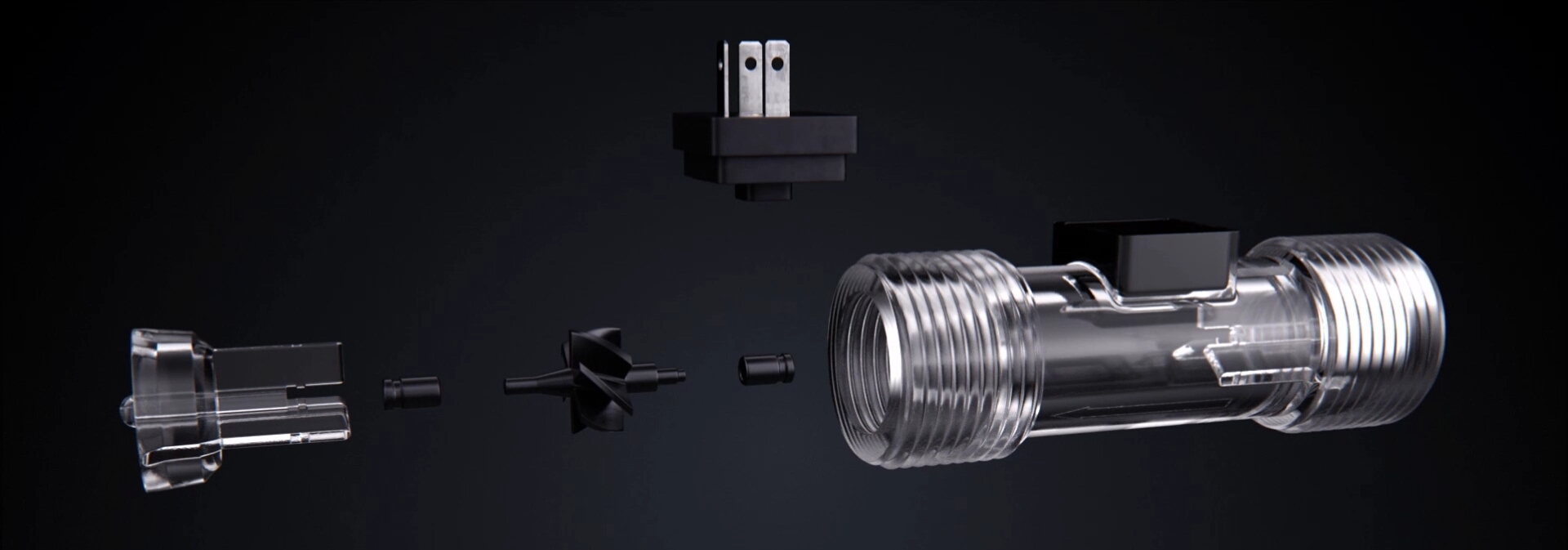

VISION 小型渦輪流量計是霍爾感應容積式流量計，其內部轉子藉由通過之流體力旋轉，該流體力與流量成正比。霍爾感測器檢測旋轉之轉子葉片並輸出脈衝信號（K-factor），此脈衝信號可用數位或類比信號處理器來處理。由於渦輪式轉子的質量很小，因而響應時間很快。
VISION 小型渦輪流量計符合NSF標準和《安全飲水法》的無鉛規定，適用於低粘度、非腐蝕性液體，例如水，去離子水，半導體工業中的冷卻水，咖啡機中的沖泡水或熱水的流量，以及雷射測量系統中的冷卻水流量，是精確測量小流量的理想選擇。VISION 渦輪流量計還有助於確保改善大型廚房中蒸汽爐等設備的內部組件保護，進而有助於延長機器的使用壽命。另外，如醫療應用、化學/製藥/化妝品工業、衛生行業、工業應用等計量系統。
規 格：
| 本體材質： | Trogamid CX7323 |
| 適用流體黏度： | <16 cSt （cSt = cP / 流體密度） |
| 精確度： | ±3%（讀值），重複性 ... <0.5%。 |
| 工作溫度： | -20°C ~ +100°C |
| 工作壓力： | 25 bar (Max.) |
| 工作電壓： | 5 - 24Vdc |
| 消耗電流： | 約 8 mA |
| 輸出信號： | 脈衝 (NPN sinking) |
適用流體：
水、海水、純水、汽油、輕油、燈油、溶劑等等，以及其他非腐蝕性的流體。
1005-2F66 (56548-163-2F66)
流量：0.1 - 2.5 lpm
K值：22000 ppl
口徑：NPT 1/4"
電氣接續端：DIN Connector
2006-2F66 (56512-163-2F66)
流量：0.5 - 5 lpm
K值：6900 ppl
口徑：NPT 3/8"
電氣接續端：DIN Connector
2006-2F66 (56512-165-2F66-2)
流量：0.5 - 5 lpm
K值：6900 ppl
口徑：NPT 3/8"
電氣接續端：Cable 2m
2006-4F44 (56512-163-4F44)
流量：1 - 10 lpm
K值：3300 ppl
口徑：NPT 3/8"
電氣接續端：DIN Connector
2006-4F44 (56510-165-4F44-1m)
流量：1 - 10 lpm
K值：3300 ppl
口徑：G 3/8"
電氣接續端：Cable 1m
2008-2F66 (56502-163-2F66)
流量：0.5 - 7.5 lpm
K值：4700 ppl
口徑：NPT 3/8"
電氣接續端：DIN Connector
2008-2F66 (56500-164-2F66)
流量：0.5 - 7.5 lpm
K值：4700 ppl
口徑：G 3/8"
電氣接續端：Faston Connector
2008-4F44 (56502-163-4F44)
流量：1 - 15 lpm
K值：2200 ppl
口徑：NPT 3/8"
電氣接續端：DIN Connector
2008-4F22 (56502-163-4F22)
流量：1 - 25 lpm
K值：1000 ppl
口徑：NPT 3/8"
電氣接續端：DIN Connector
2008-4F16.5 (56502-163-4F16.5)
流量：2 - 35 lpm
K值：700 ppl
口徑：NPT 3/8"
電氣接續端：DIN Connector
3012-4F16 (56422-163-4F16)
流量：5 - 65 lpm
K值：210 ppl
口徑：G 3/4"
電氣接續端：DIN Connector
3012-4F16 (56423-163-4F16)
流量：5 - 65 lpm
K值：210 ppl
口徑：NPT 3/4"
電氣接續端：DIN Connector
認證：NSF/ANSI 61, WRAS, ROHS, CE,
KTW-BWGL★, UKCA★★
★ KTW-BWGL (Evaluation criteria for plastics and other organic materials in contact with drinking water) 是參考德國《環境署UBA 飲用水衛生條例》第 17（2）（1）條，要求凡用於生產，加工或輸送飲用水的設施或者維護的材料和產品不能危害人體健康，不得對水的氣味和味道產生負面影響，釋放到飲用水中物質量不能超出不可避免的限值。因此，KTW-BWGL是指在限定有機材料或產品必須符合上述飲用水接觸衛生要求的測試和認證計畫。
★★ UKCA（UK Conformity Assessed）認證是英國政府為確保在英國市場銷售的產品符合當地市場准入要求而引入的新型認證制度。 它於2021年1月1日取代了CE認證，適用於所有需要符合英國市場准入要求的產品。 UKCA 認證確保產品符合英國的技術標準、安全標準和法規。 使用 UKCA 標誌是在產品經過了 UKCA 認證後，可以將 UKCA 標誌貼在產品上，表明該產品符合英國市場的准入要求。
