Flexible Rogowski Coils

義大利 Algodue 公司成立於1986 年,是電力測量和監測系統設計、製造和客製化方面的專家。Rogowski Coils(羅氏線圈)又叫電流測量線圈、微分電流感測器,是一個空芯的環形線圈,用於測量通過由環形線圈環繞的匯流排或電纜的交流電流。其輸出信號是電流對時間的微分,通過一個對輸出的電壓信號進行積分的電路(積分器),就可以真實還原輸入電流。







     轉 換 器

   單相

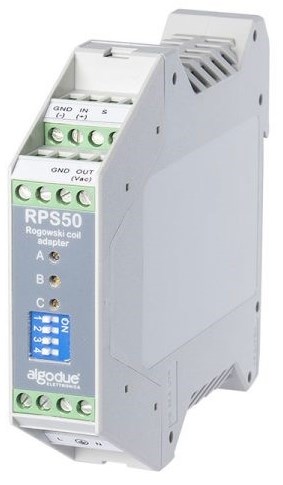

RPS50

RPS51

   三相



Model

MFC140

MFC140-UI

MFC150

MFC150-UI

  線圈長度

15 ~ 50 cm

25 ~ 300 cm

  線圈內徑

約 4 ~ 15 cm

約 5 ~ 94 cm

  線徑

7.2 ±0.2 mm

8.3 ±0.2 mm

  信號線長度

3 m(5, 7, 10 or 15 m 可選)

  輸出信號

120 mV/kA @60Hz

  安裝位置誤差

<±1% 讀值

  過電壓類別

    1000 V CAT III

    600 V CAT IV

-

    1000 V CAT III

    600 V CAT IV

-

  最大初級電壓

-

    600 V CAT IV

    進屋線端

-

    600 V CAT IV

    進屋線端

  絕緣測試電壓

7400 Vrms / 1 min

  防護等級

IP68

IP67, IP68(選用)

IP65, IP68(選用)

  標準安規

  IEC 61010-1

  IEC 61010-2-032

  IEC 60529





  ANSI/CAN/UL 2808

  CSA C22.2 No. 61010-1-12

  IEC 61010-2-032

  IEC 61010-1 Ed3

  IEC 60529

  UL 61010-1 Ed3

  UL 61010-2-032

  CAN/CSA-C22.2 No. 61010-1

  IEC 60529



  ANSI/CAN/UL 2808

  CSA C22.2 No. 61010-1-12

  IEC 61010-2-032

  IEC 61010-1 Ed3

  IEC 60529

  Remark:

  內置積分器(選用/需工作電壓 4-26 Vdc)
  輸出信號:333 mV/FS
  常用電流 (FS):200A, 250A, 600A, or 1000A
  內置積分器(選用/需工作電壓 4-26 Vdc)
  輸出信號:333 mV/FS
  常用電流 (FS):1kA, 2kA, or 5kA



     視 頻           About Algodue Elettronica      Algodue Rogowski Coil



Flexible Rogowski Coils
義大利 Algodue 公司成立於1986 年,是電力測量和監測系統設計、製造和客製化方面的專家。Rogowski Coils(羅氏線圈)又叫電流測量線圈、微分電流感測器,是一個空芯的環形線圈,用於測量通過由環形線圈環繞的匯流排或電纜的交流電流。其輸出信號是電流對時間的微分,通過一個對輸出的電壓信號進行積分的電路(積分器),就可以真實還原輸入電流。

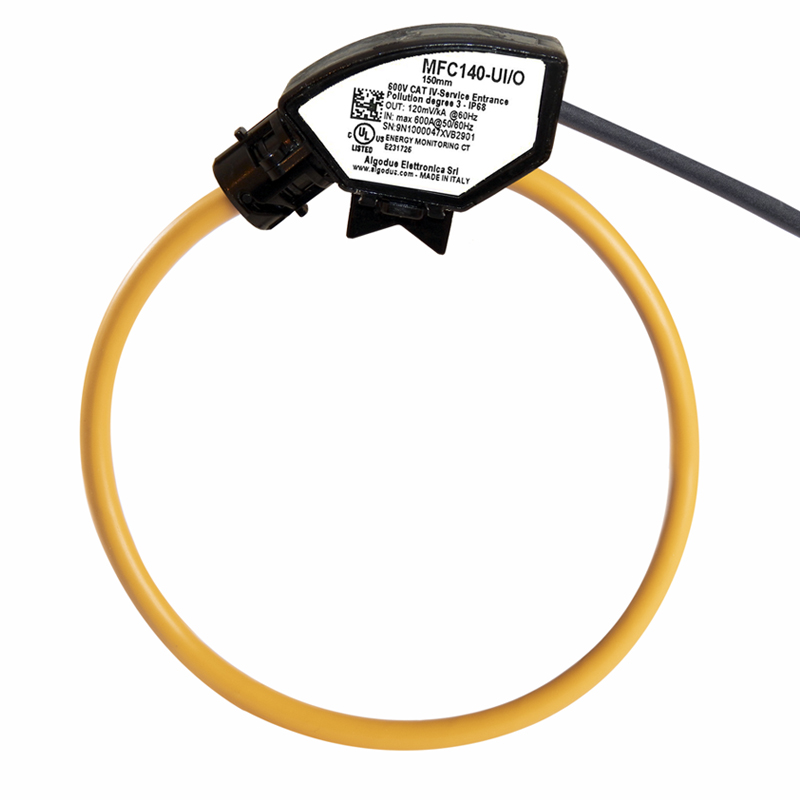

MFC140 / MFC140UI (UL2808)


線圈長度:15 ~ 50 cm

線圈內徑:約 4 ~ 15 cm

線徑:7.2 ±0.2 mm

信號線長度:3 m(5, 7, 10 or 15 m 可選)

輸出信號:120 mV/kA @60Hz

最大測量電流:600 ~ 5kA(視線圈長度而定)

安裝位置誤差:<±1% 讀值

絕緣測試電壓:7400 Vrms / 1 min

防護等級:IP68

Remark:
內置積分器(選用/需工作電壓 4-26 Vdc)
輸出信號:333 mV/FS
常用電流 (FS):200A, 250A, 600A, or 1000A

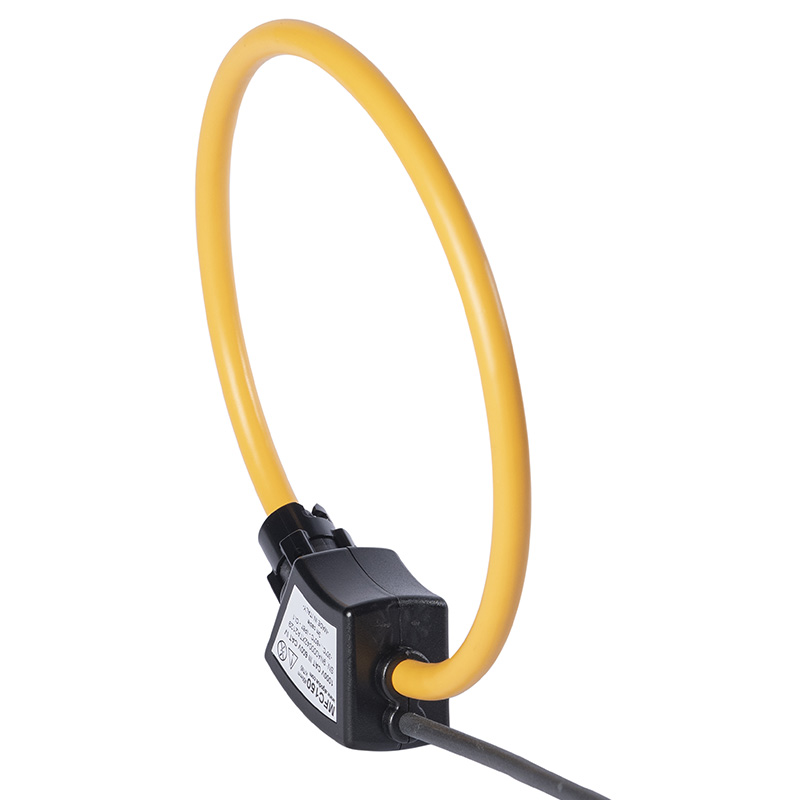

MFC150 / MFC150UI (UL2808)


線圈長度:25 ~ 300 cm

線圈內徑:約 5 ~ 94 cm

線徑:8.3 ±0.2 mm

信號線長度:3 m(5, 7, 10 or 15 m 可選)

輸出信號:120 mV/kA @60Hz

安裝位置誤差:<±1% 讀值

絕緣測試電壓:7400 Vrms / 1 min

防護等級:IP67 / IP65, IP68(選用)

Remark:
內置積分器(選用/需工作電壓 4-26 Vdc)
輸出信號:333 mV/FS
常用電流 (FS):1kA, 2kA or 5kA
