PRODUCT產品介紹

外 觀

型 號

測量範圍

解析度

mV output
±10° (±20°)
<0.001°
 mV output
±10°
±30°
±70°
<0.001°
<0.005°
<0.005°
http://www.sensor.com.tw/seika/Photo/wpe3F.gif
 2.5V±2V output
±5°
±10°
±30°
±45°
±70°
<0.001°
<0.002°
<0.005°
<0.01°
<0.01°
NG (mV)
NGI ... (4-20mA)
NGU ... (2.5V±2V)
NG360 ... (RS485)
±10°
±30°
±80°
360°
<0.001°
<0.003°
<0.01°
<0.01°
單軸
    SB1I ... (4-20mA)
    SB1S ... (2.5V ± 2V with Hi-Lo open collector output switch)
    SB1U ... (2.5V±2V)
雙軸
    SB2I ... (4-20mA)
    SBG2U ... (2.5V ± 2V)
(360° / RS485 輸出)
三軸
    SBG3I ... (4-20mA)
RS232 / RS485 介面轉換器
     SBS1U  壓鑄鋁外殼 (IP65),應用於高靈敏度單軸加速或傾斜測量。
     測量範圍 ... ±1° Max.
     輸出信號為 ... ±5Vdc.

     解析度 ... 0.01arc sec.
     用於特別惡劣工作條件的傳感器外殼,如考慮到壓力,海水及腐蝕的環境。
     其耐壓可達10 bar,水深100米的工作環境。
放大器
NV 4a ( ±4V )  NV 6a ( 4-20mA ) NV 8a ( 2.5 ± 2V )
   多軸角度感應器和加速度感應器組裝用之立方體外殼。

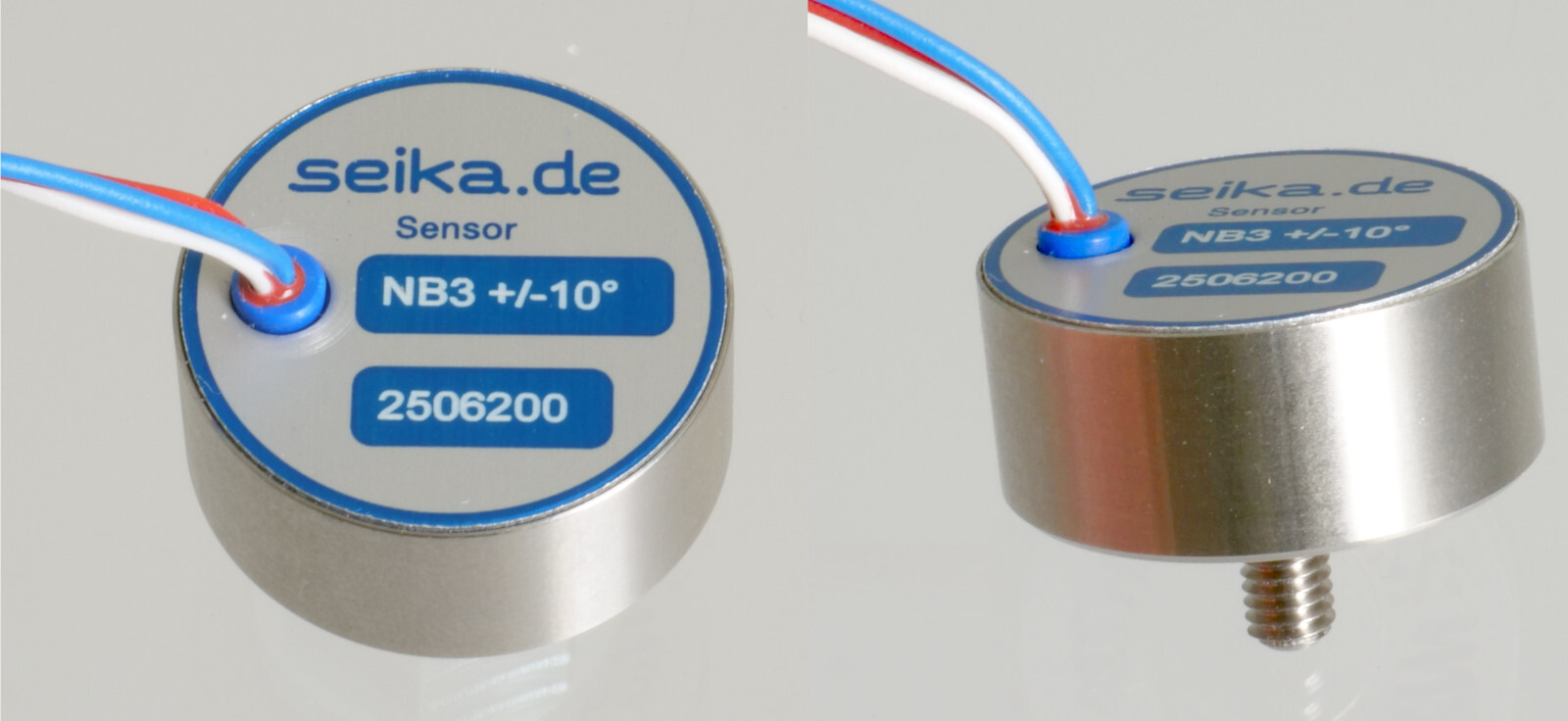

NB3 (mV output)

  ±10° (±20°)

解析度 ... < 0.001°

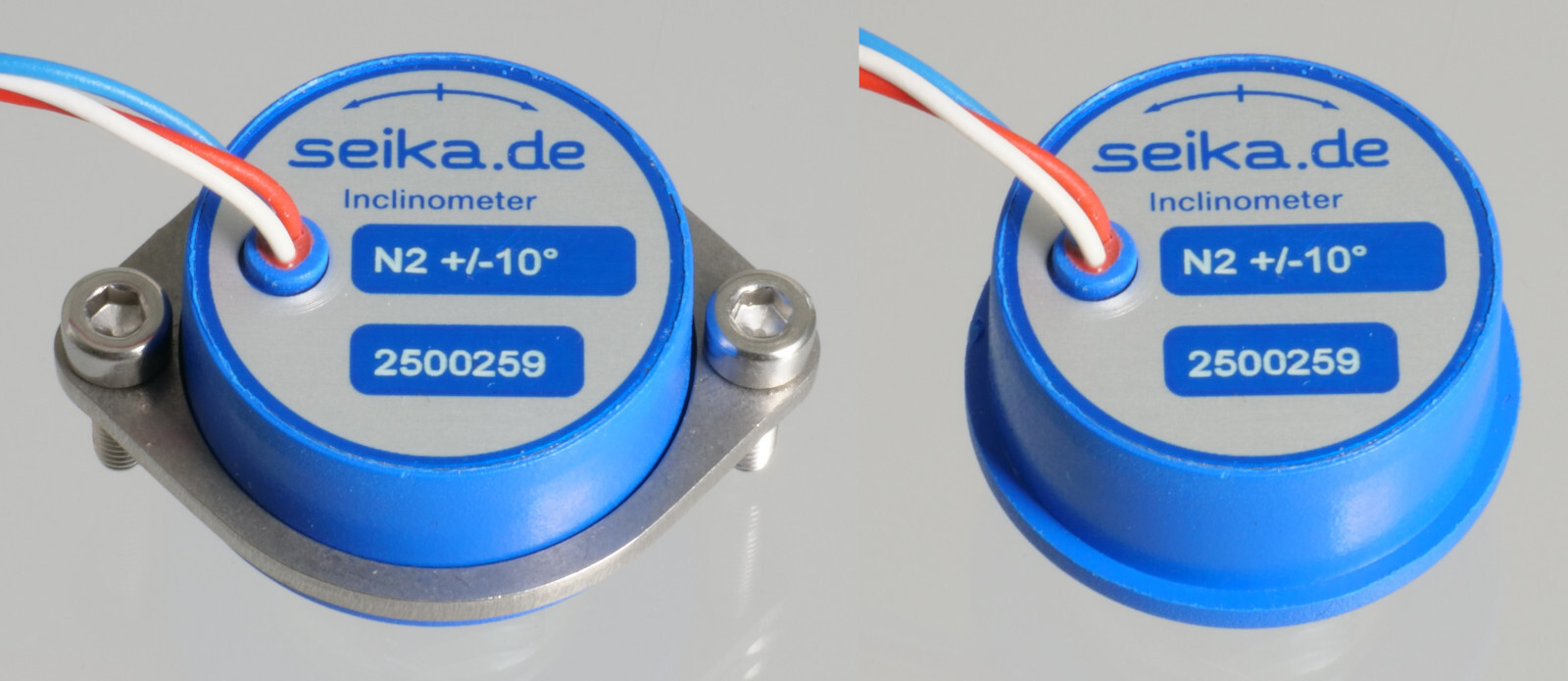

N Series (mV output)

  N2 (± 10°)

  N3 (± 30°)

  N4 (± 70°)

解析度 ... < 0.001°

解析度 ... < 0.005°

解析度 ... < 0.005°

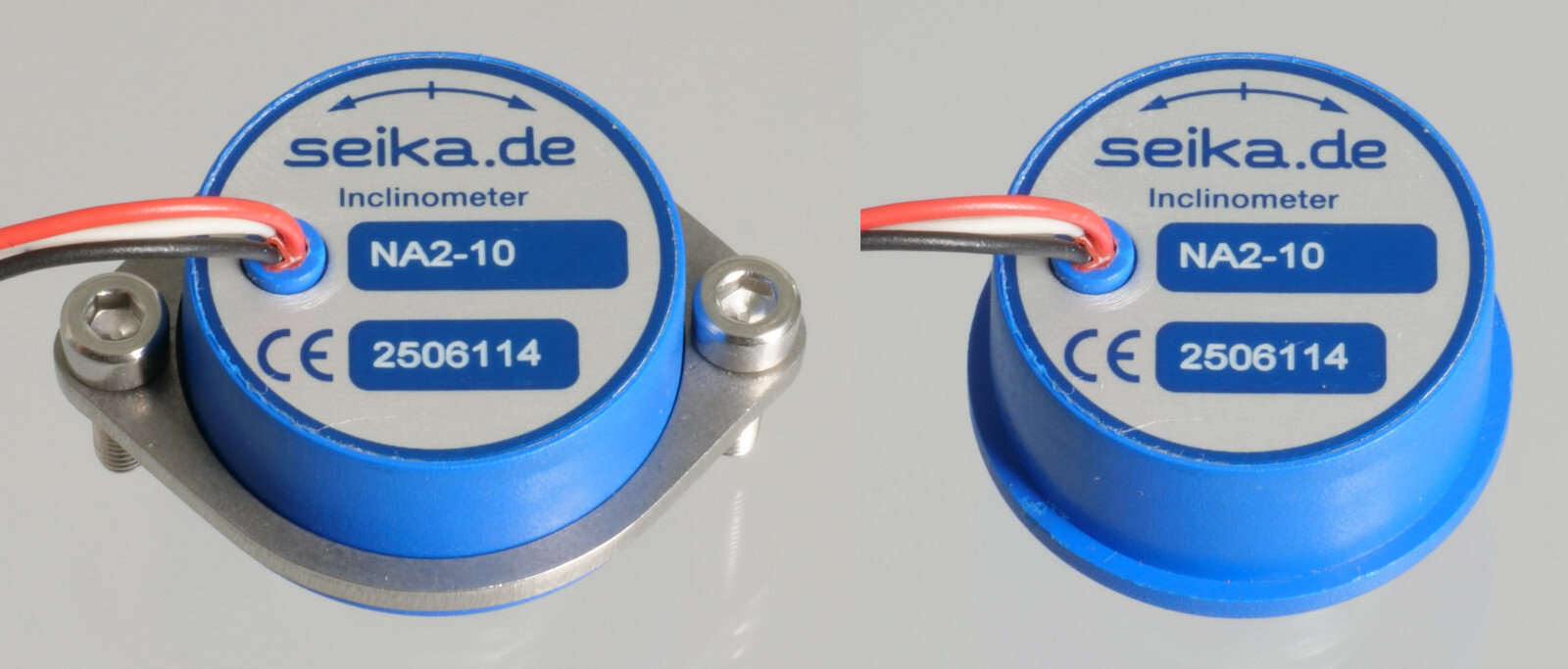

NA Series (2.5V±2V output )

http://www.sensor.com.tw/seika/Photo/wpe3F.gif

  NA2-05 (± 10°)

  NA2-10 (± 30°)

  NA3-30 (± 70°)

  NA4-45 (± 30°)

  NA4-70 (± 70°)

解析度 ... < 0.001°

解析度 ... < 0.002°

解析度 ... < 0.005°

解析度 ... < 0.01°

解析度 ... < 0.01°

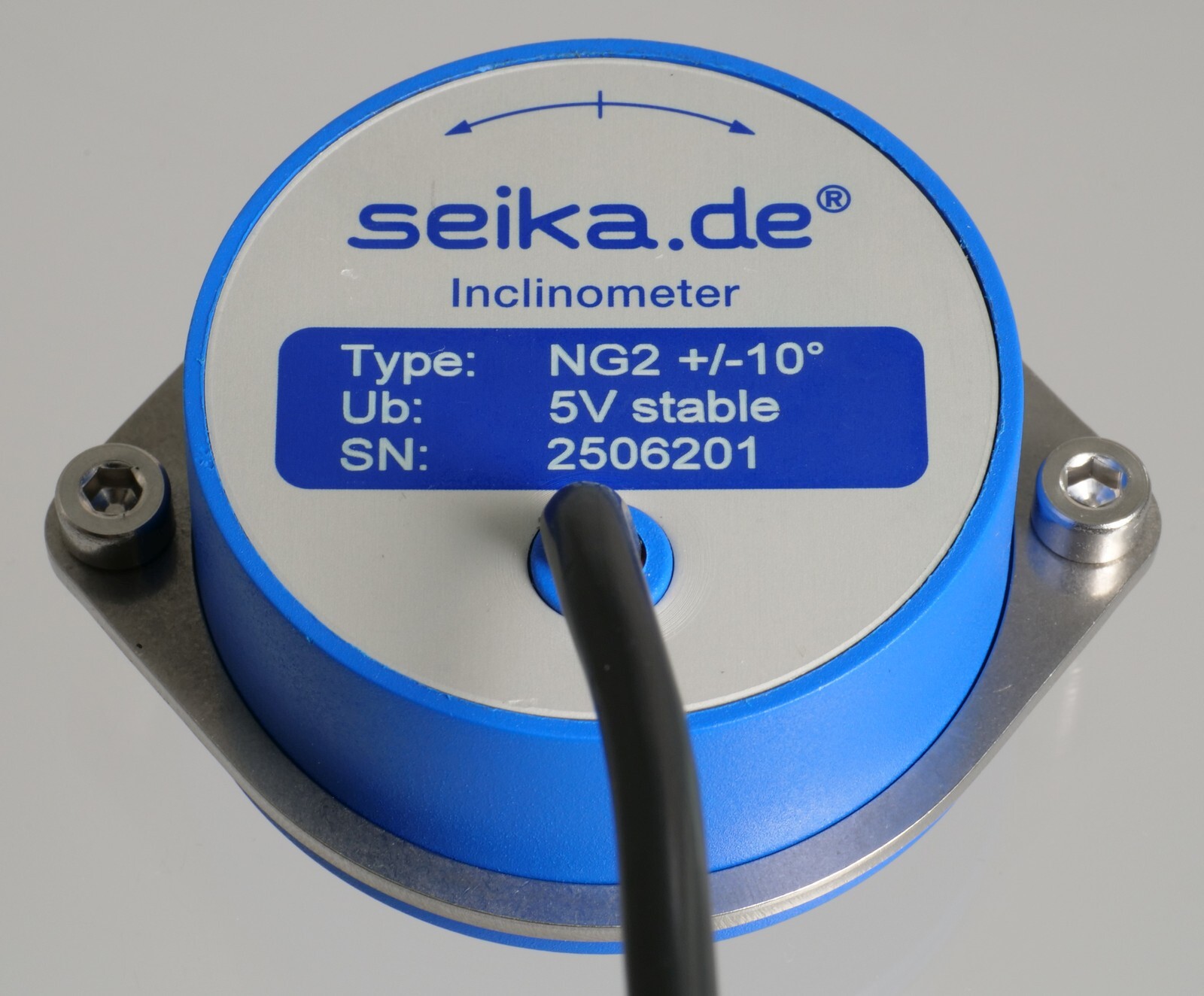

NG Series (mV output)

  NG2 (± 10°)

  NG3 (± 30°)

  NG4 (± 80°)

解析度 ... < 0.001°

解析度 ... < 0.003°

解析度 ... < 0.01°

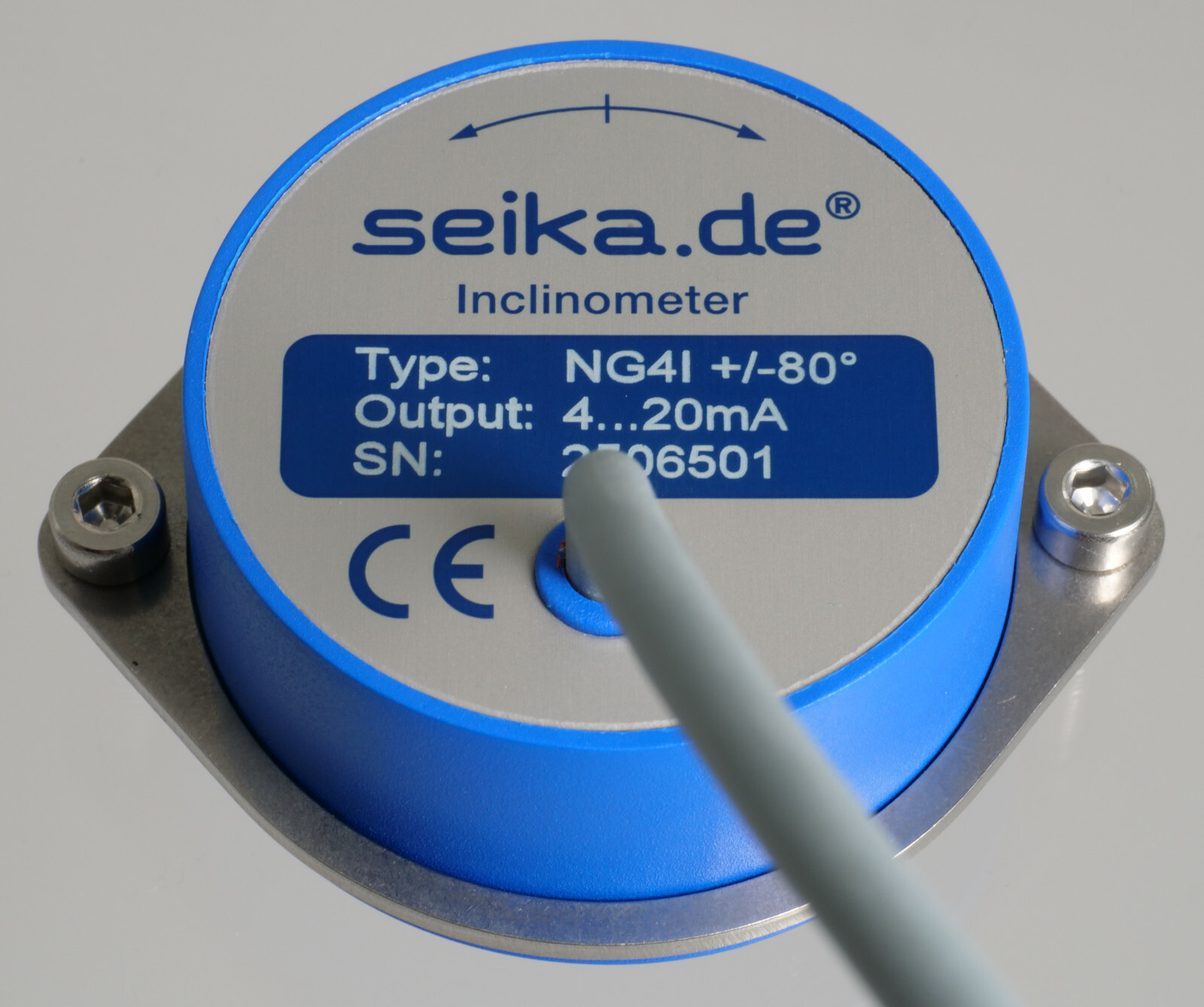

NGI Series (4-20mA output)

  NG2I (± 10°)

  NG3I (± 30°)

  NG4I (± 80°)

解析度 ... < 0.001°

解析度 ... < 0.003°

解析度 ... < 0.01°

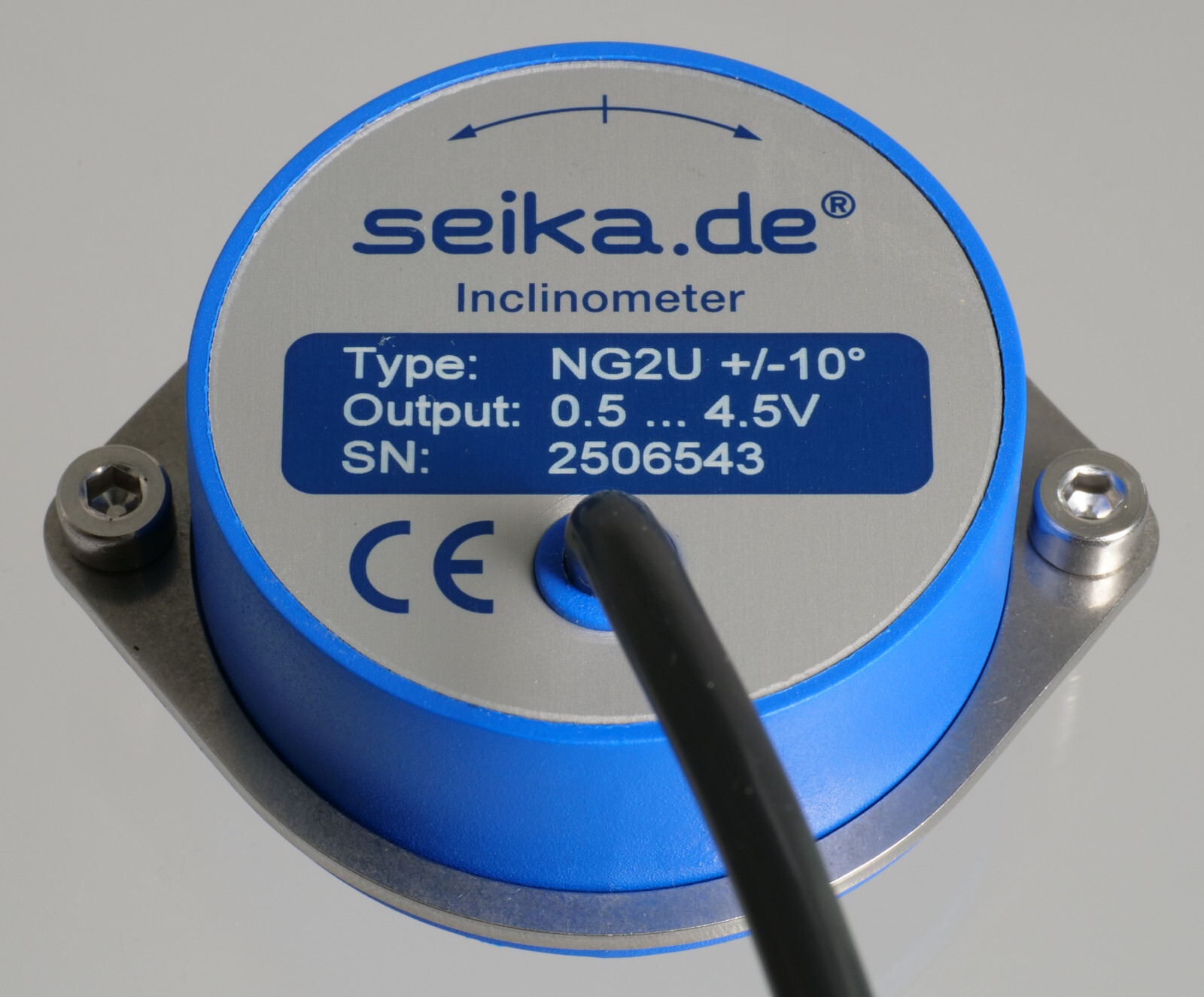

NGU Series (2.5±2V output)

  NG2U (± 10°)

  NG3U (± 30°)

  NG4U (± 80°)

解析度 ... < 0.001°

解析度 ... < 0.003°

解析度 ... < 0.01°

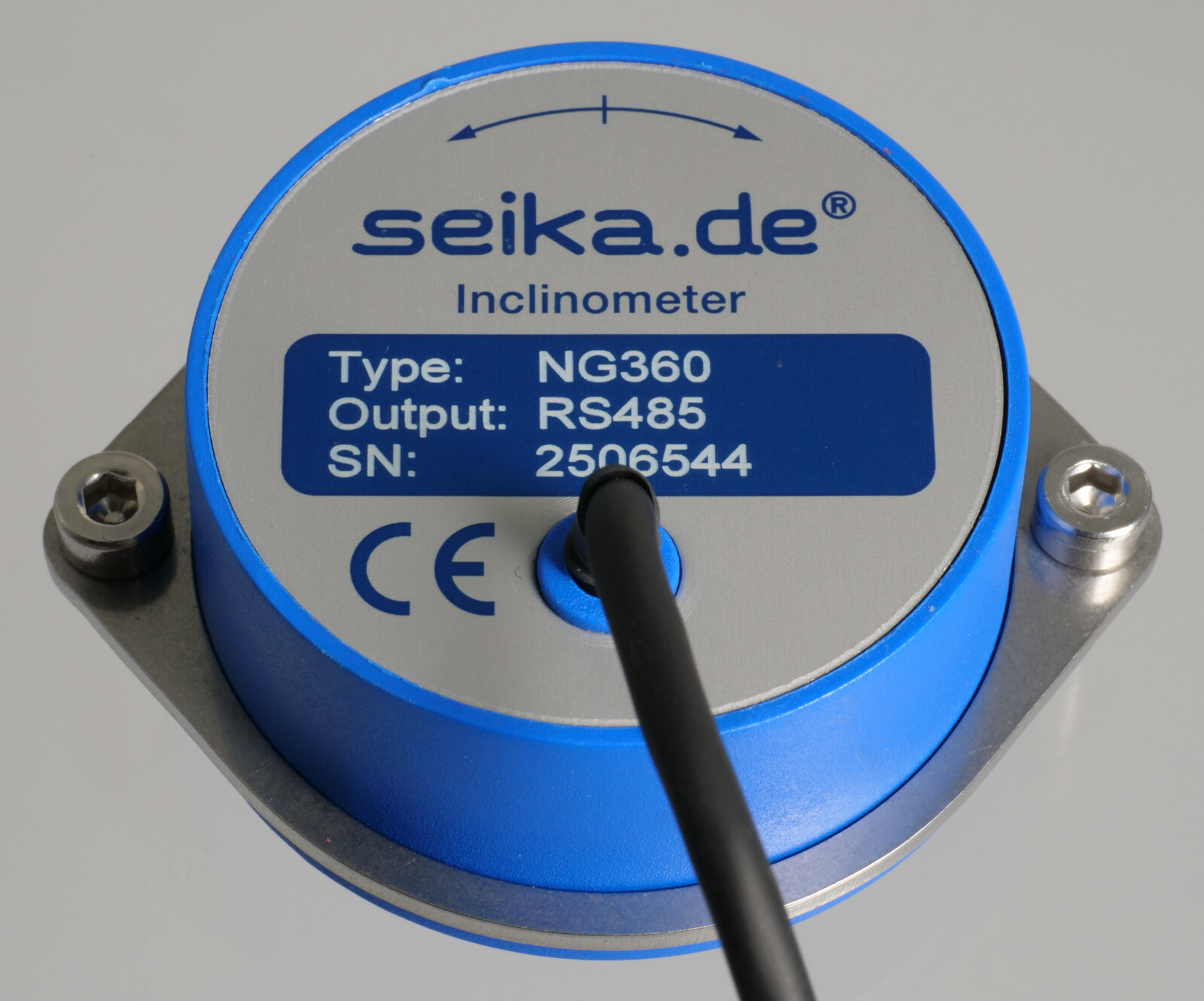

NG360 (RS485 output)

360°     解析度 ... < 0.01°

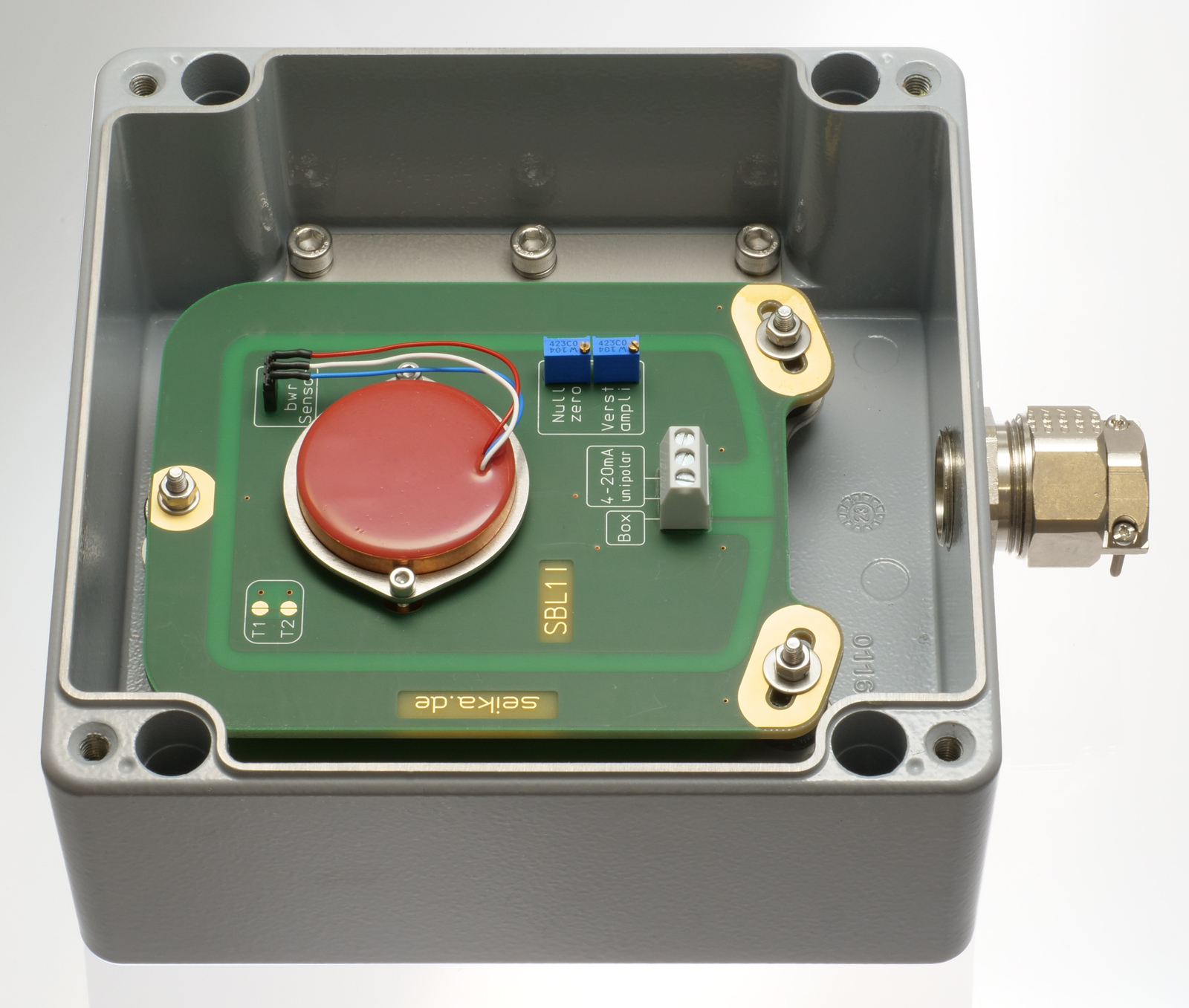

單軸

壓鑄鋁外殼 (IP65),搭配 N Series 或 NG Series 角度感測器。

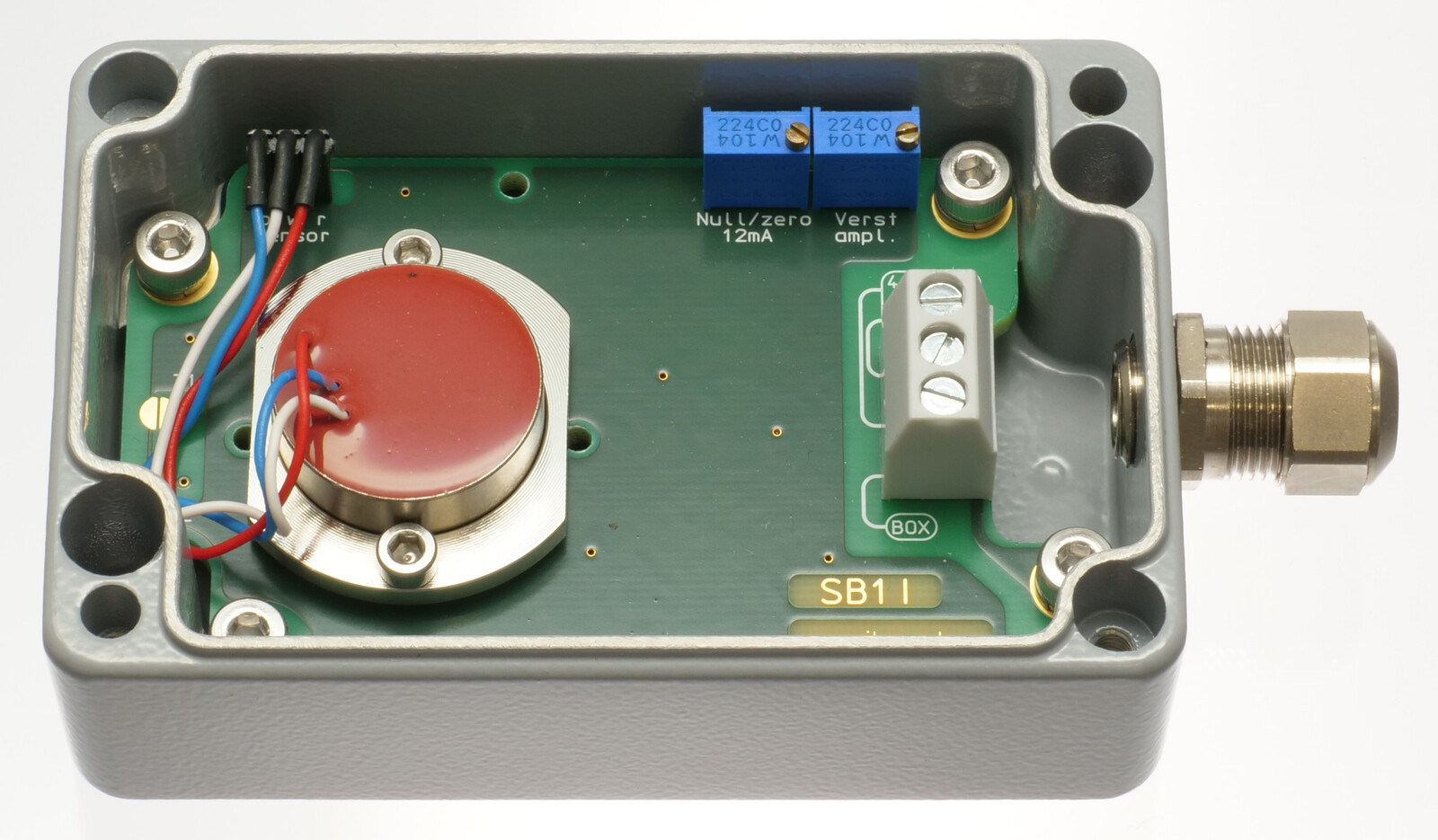

SB1I ... (4-20mA)

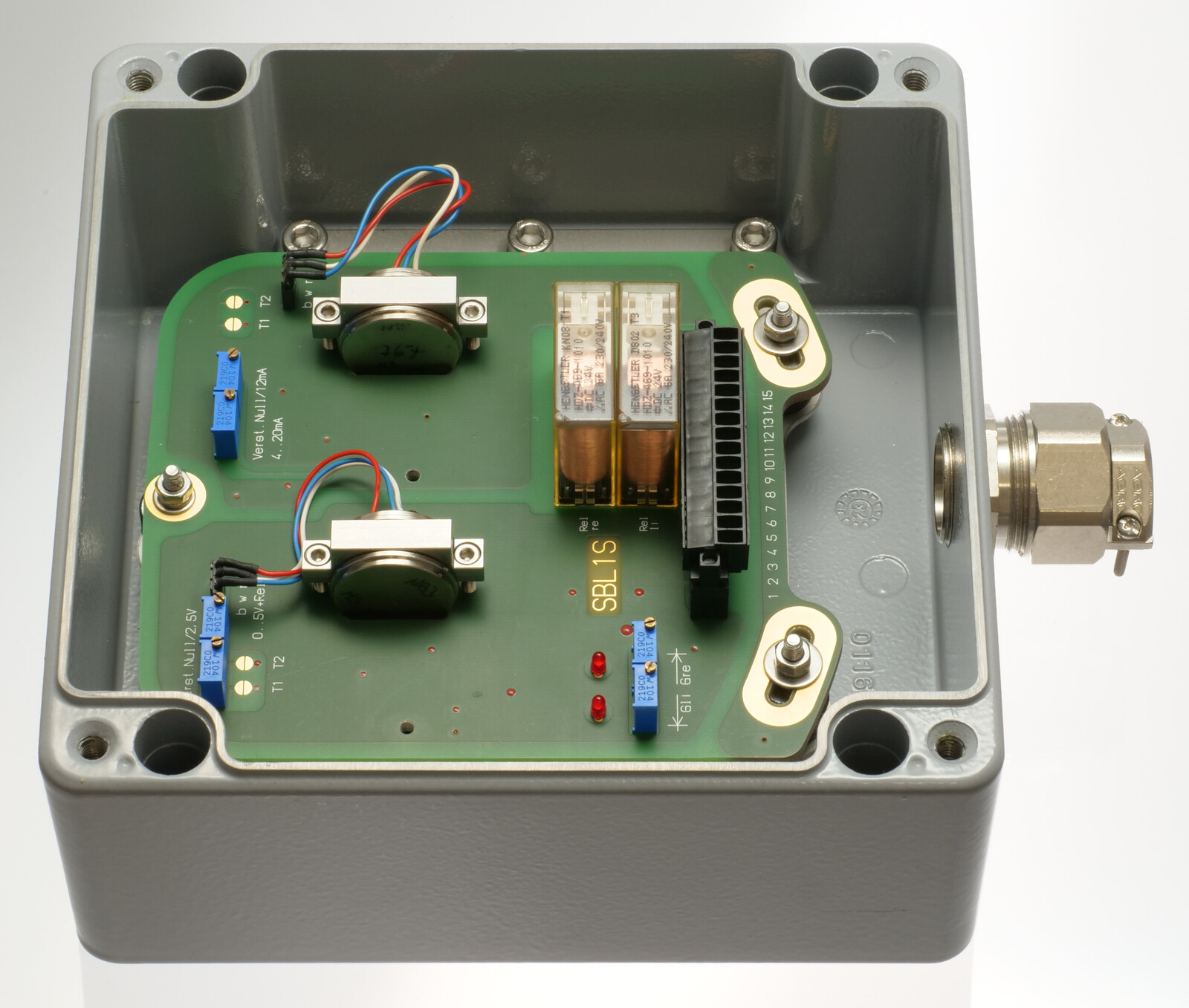

SB1S ... (2.5V ± 2V 含 Hi-Lo 開關輸出)
SB1U ... (2.5V±2V)

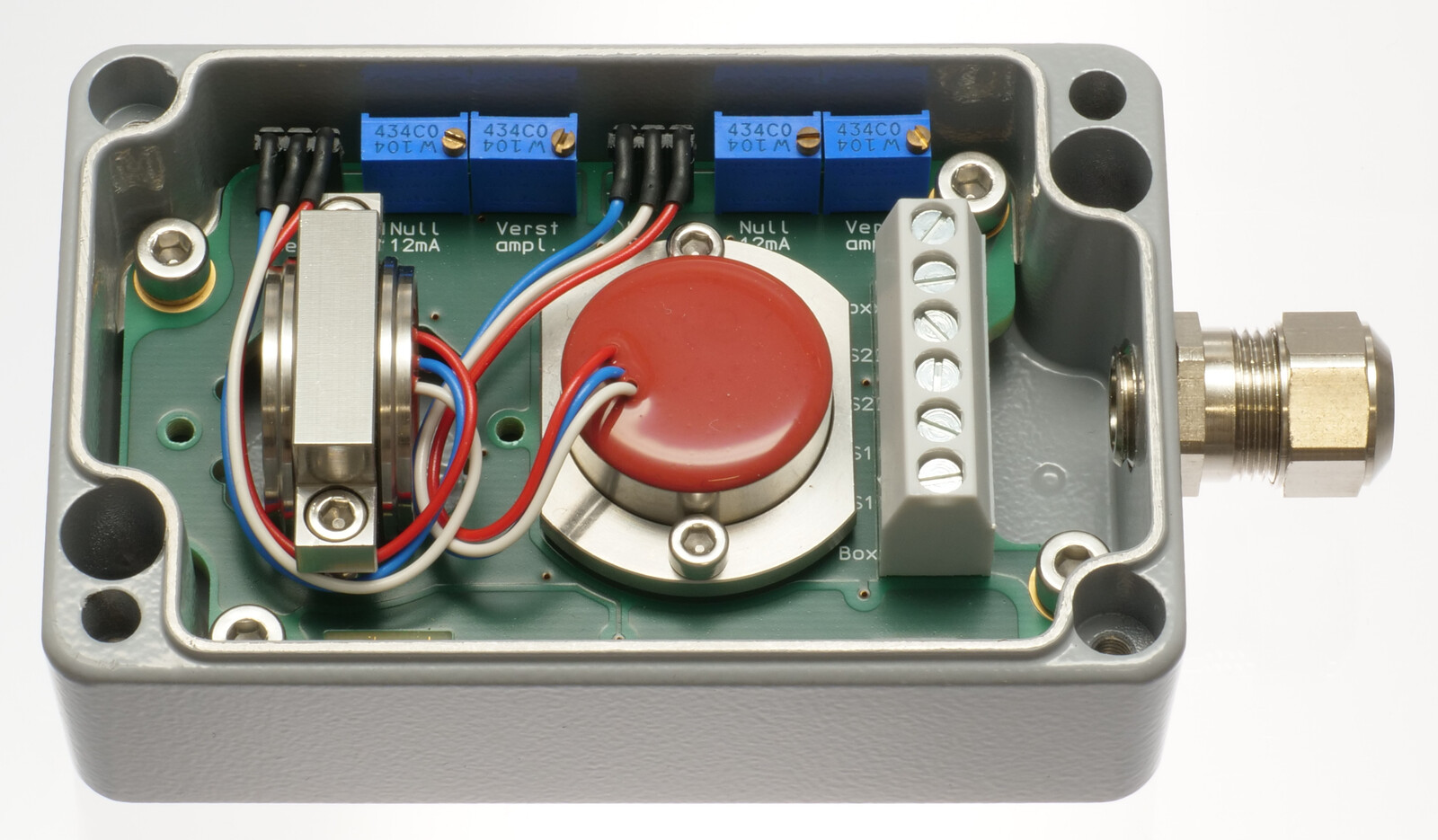

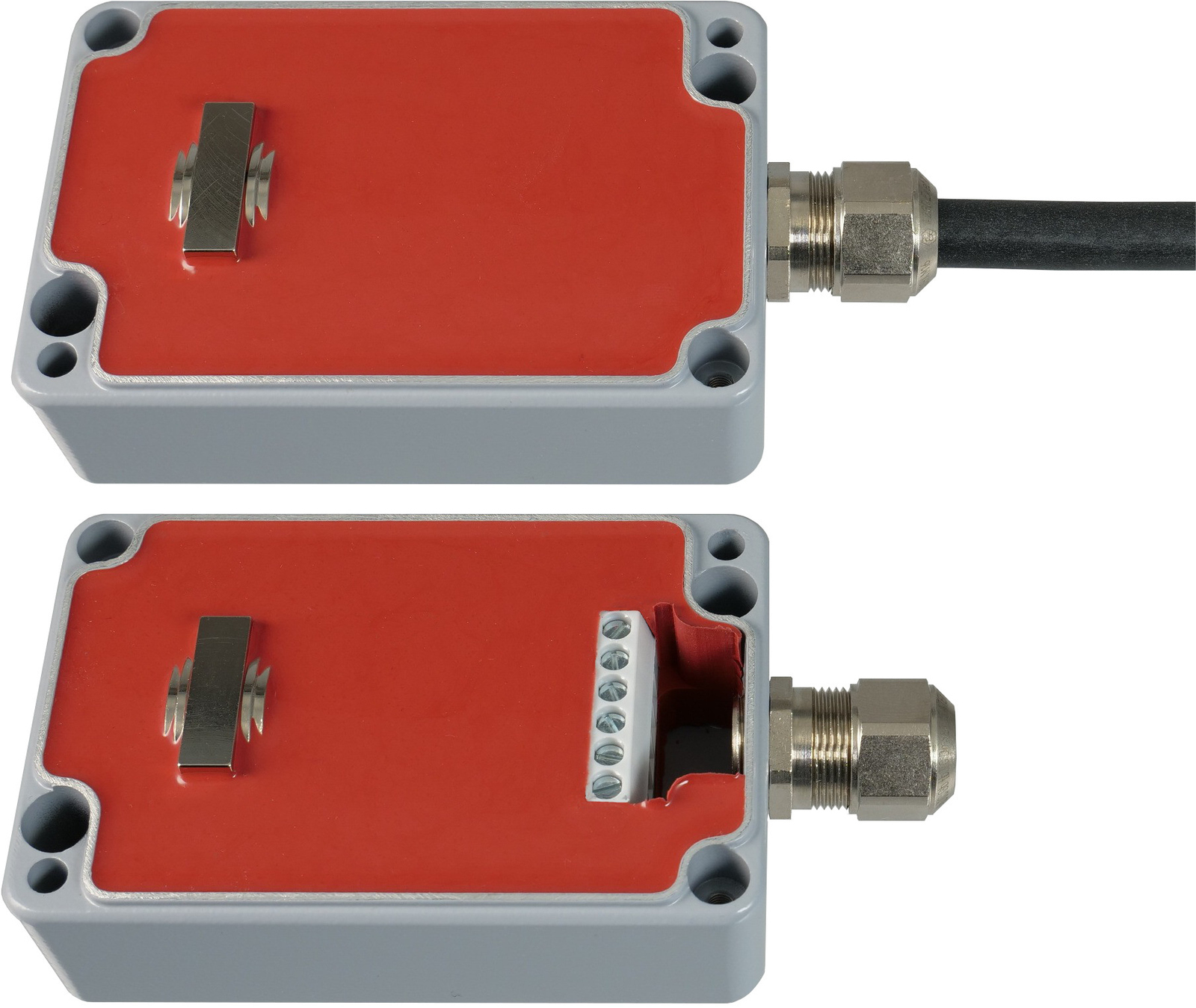

雙軸

壓鑄鋁外殼 (IP65),搭配 N Series 角度感測器。

SB2I ... (4-20mA)
SBG2U ... (2.5V ± 2V)

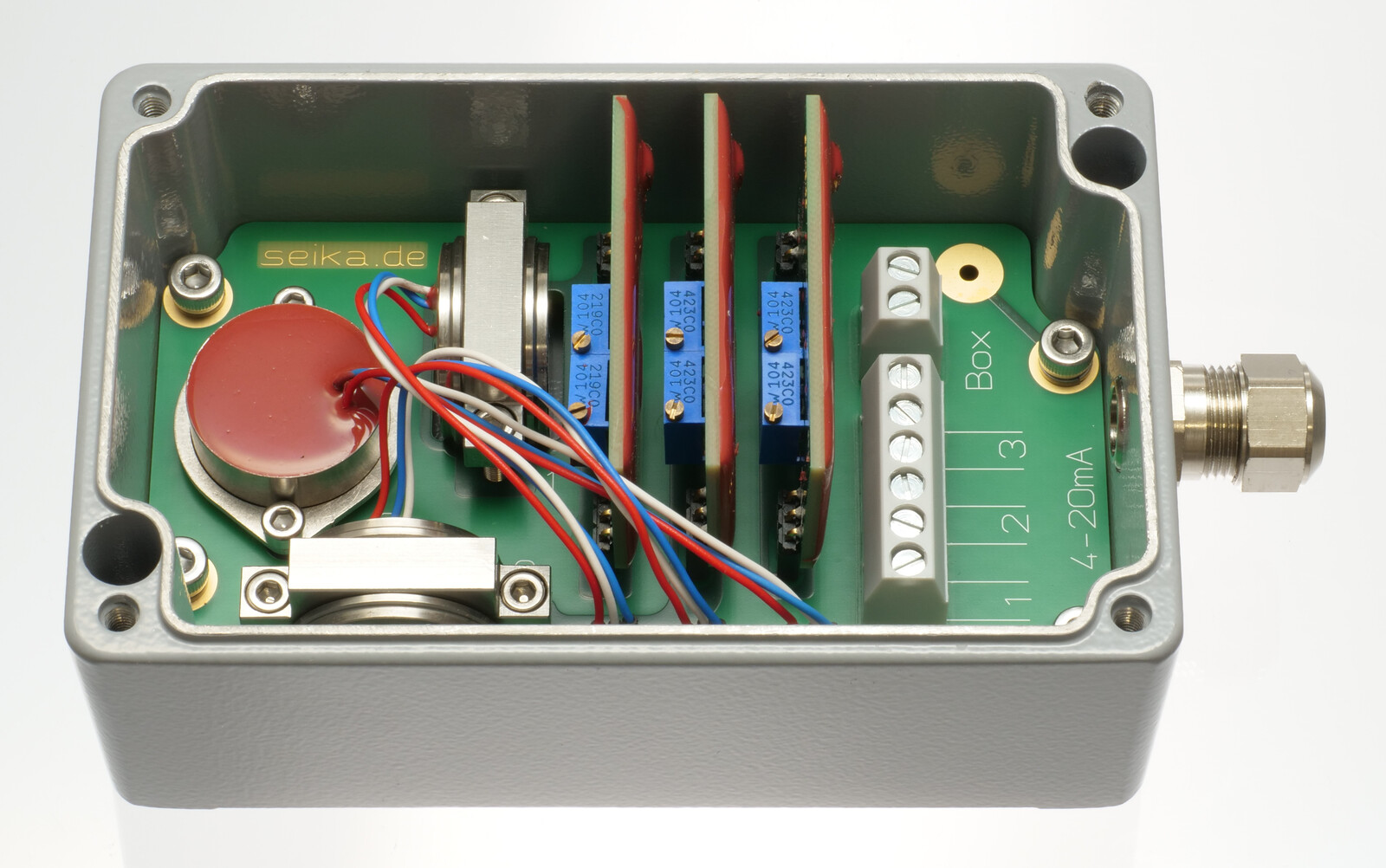

三軸

壓鑄鋁外殼 (IP65),搭配 N Series 角度感測器。

SBG3I ... (4-20mA)

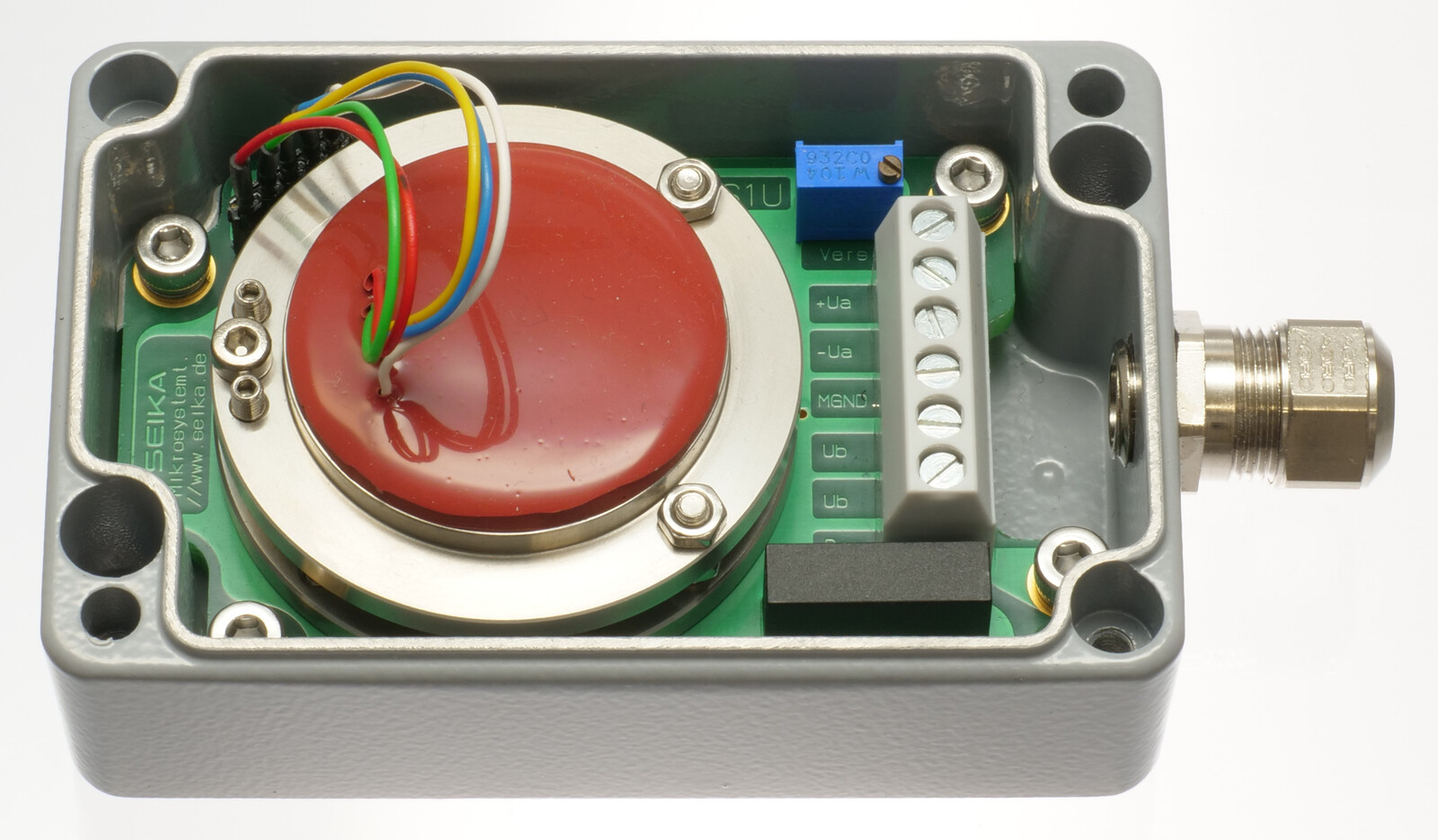

SBS1U

壓鑄鋁外殼 (IP65),應用於高靈敏度單軸加速或傾斜測量。

     測量範圍 ... ±1° Max.
     輸出信號為 ... ±5Vdc.

     解析度 ... 0.01arc sec.

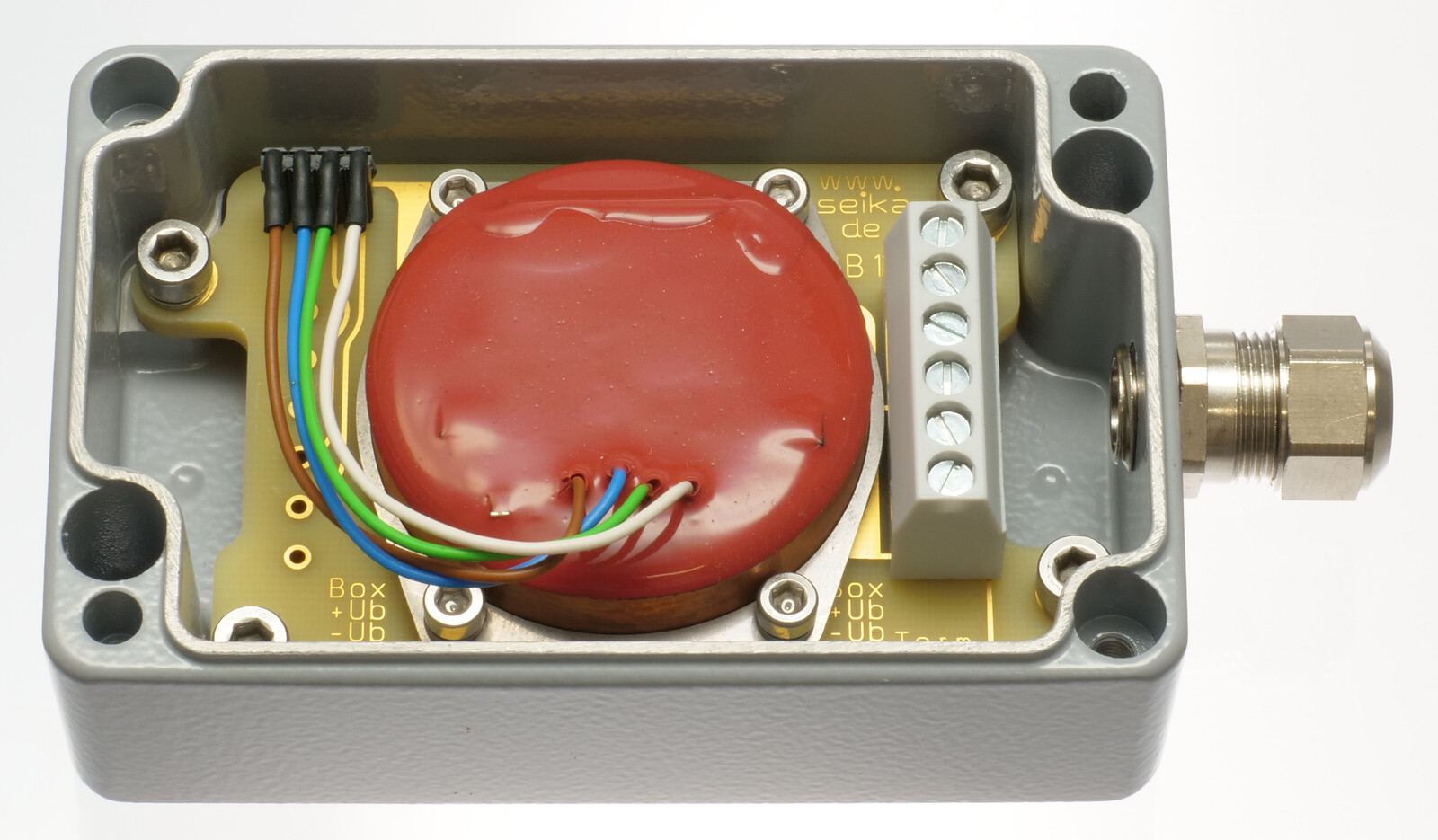

SB360

壓鑄鋁外殼 (IP65),搭配 NG360 角度感測器,360° / RS485 輸出。

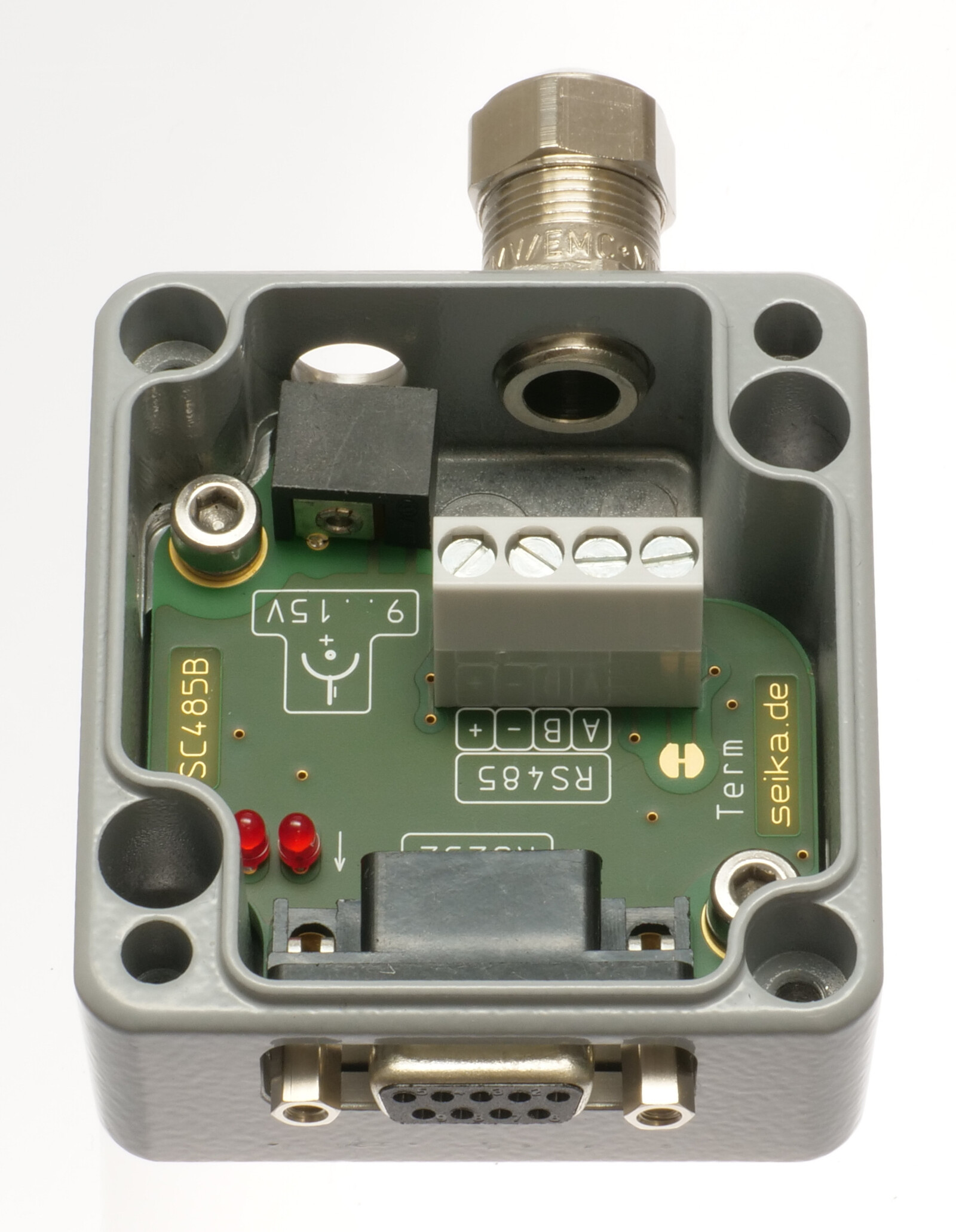

SC485B

RS232 / RS485 介面轉換器

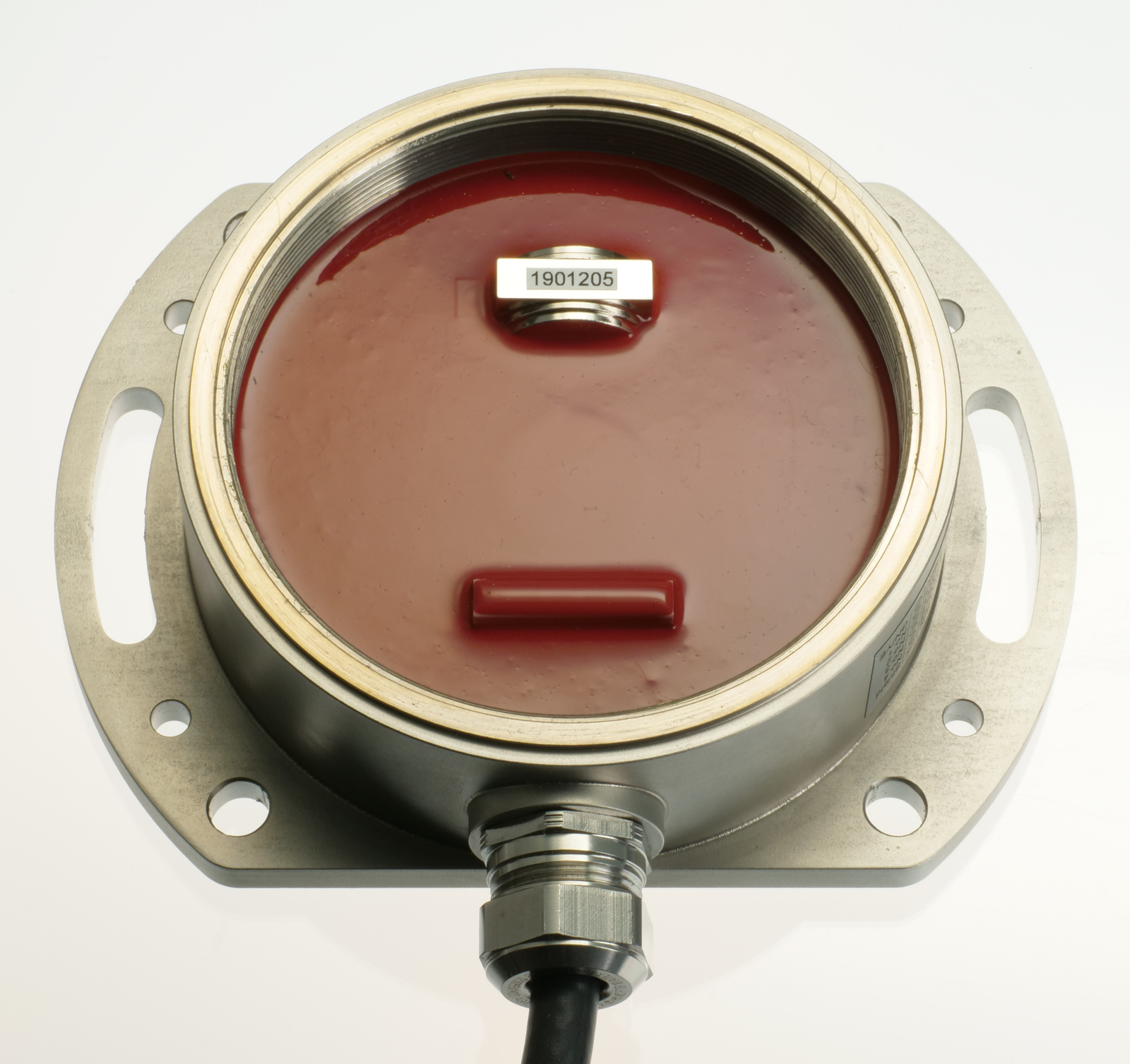

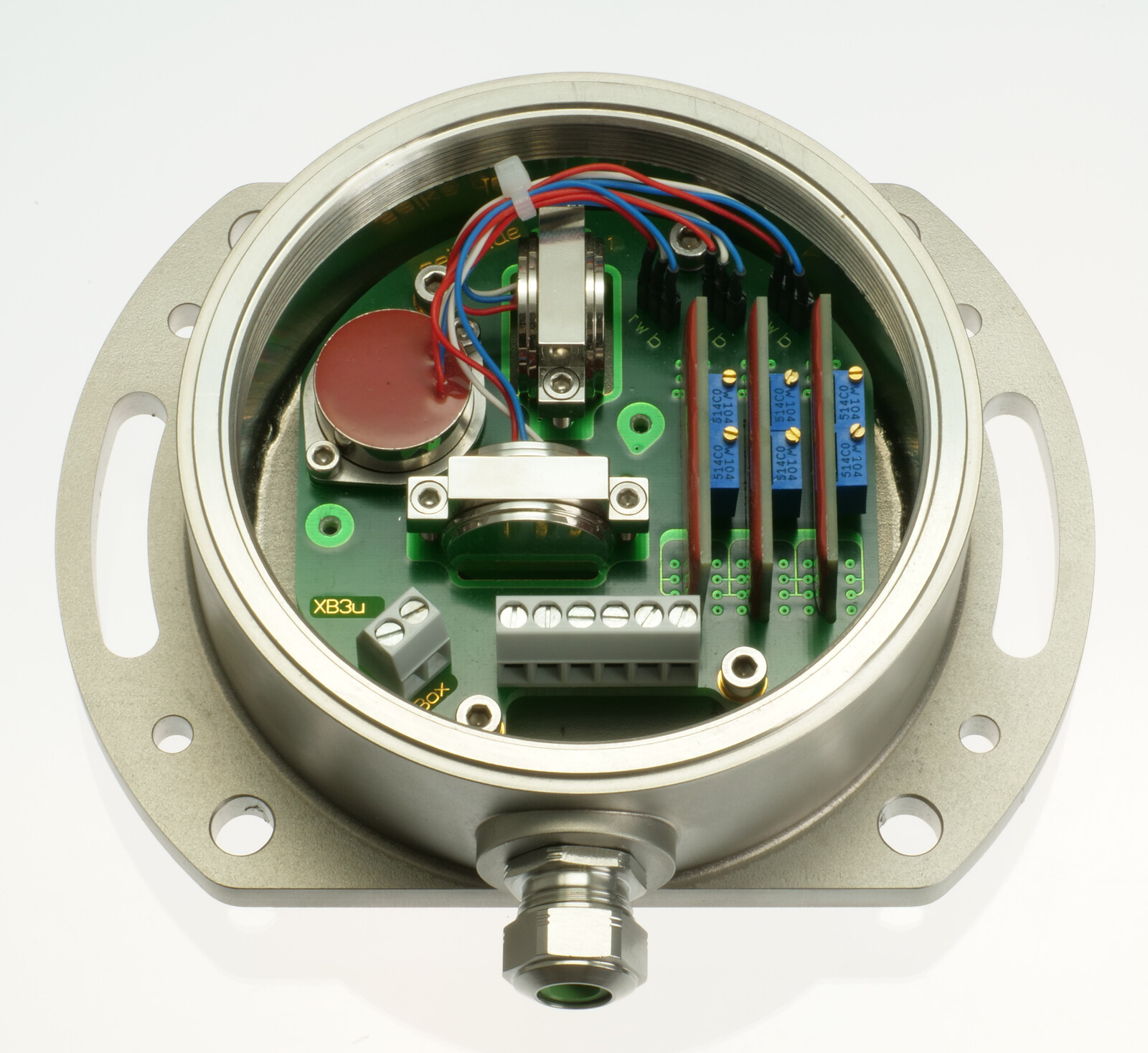

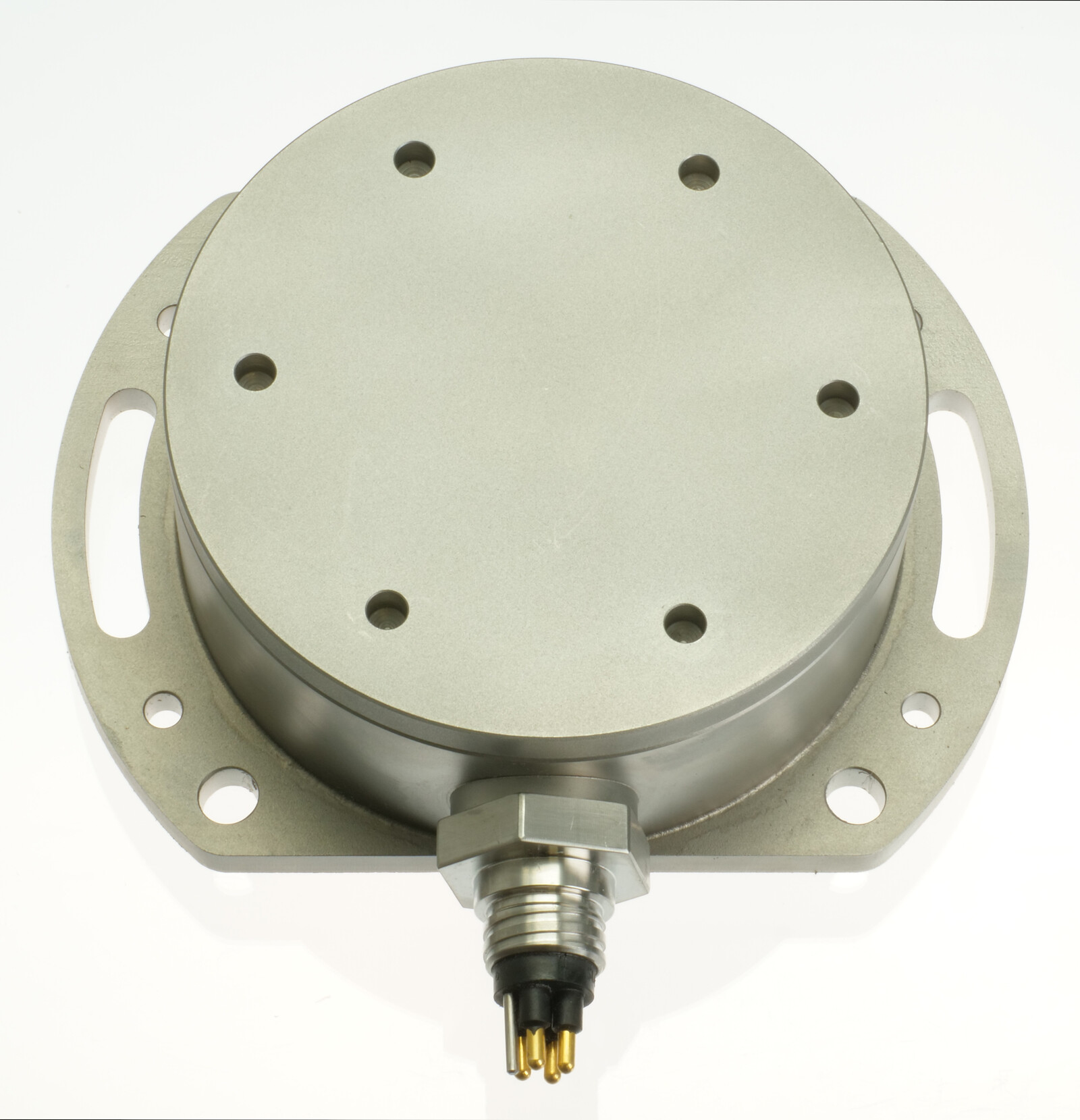

XB

用於特別惡劣工作條件的傳感器外殼,如考慮到壓力,海水及腐蝕的環境。其耐壓可達10 bar,水深100米的工作環境。

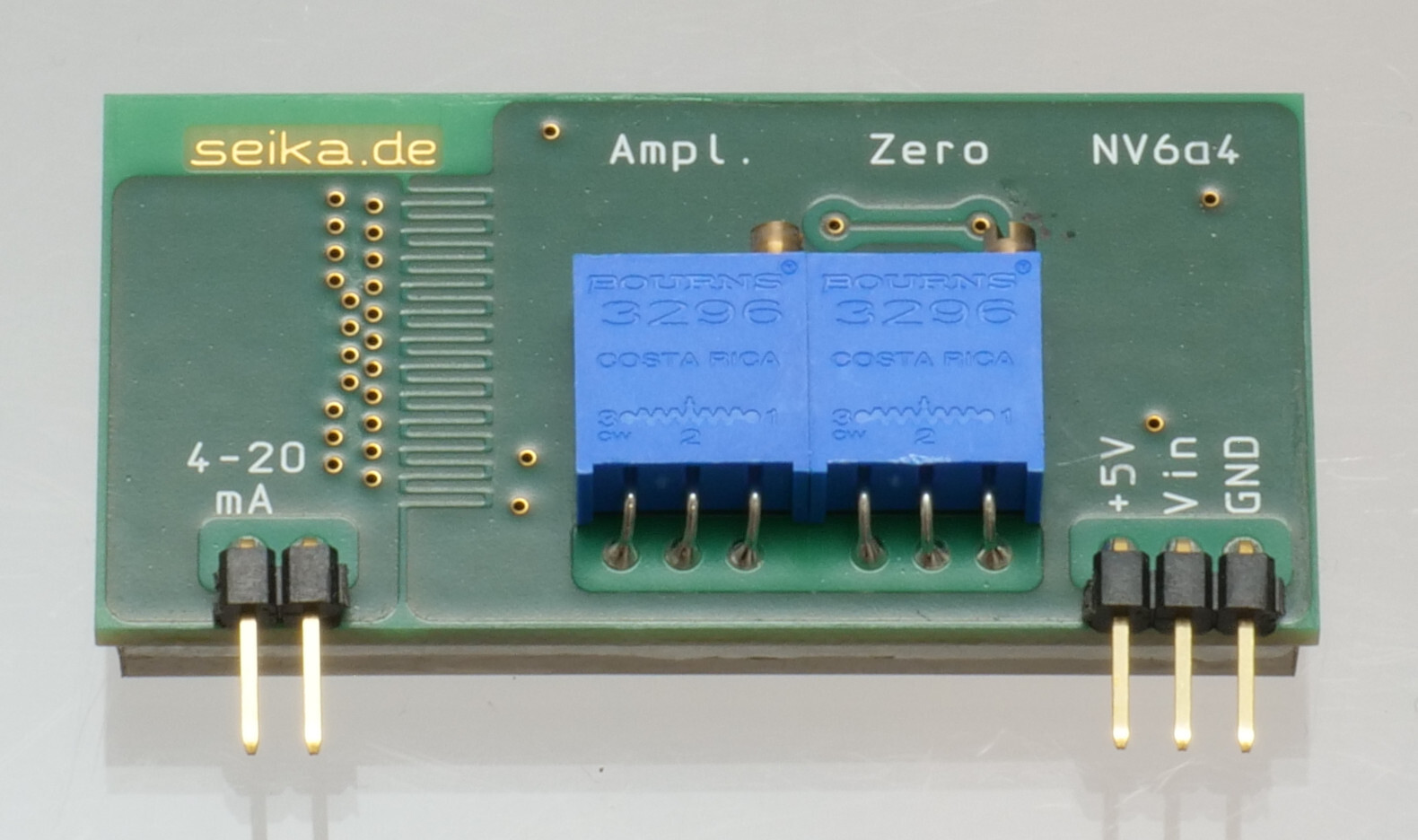

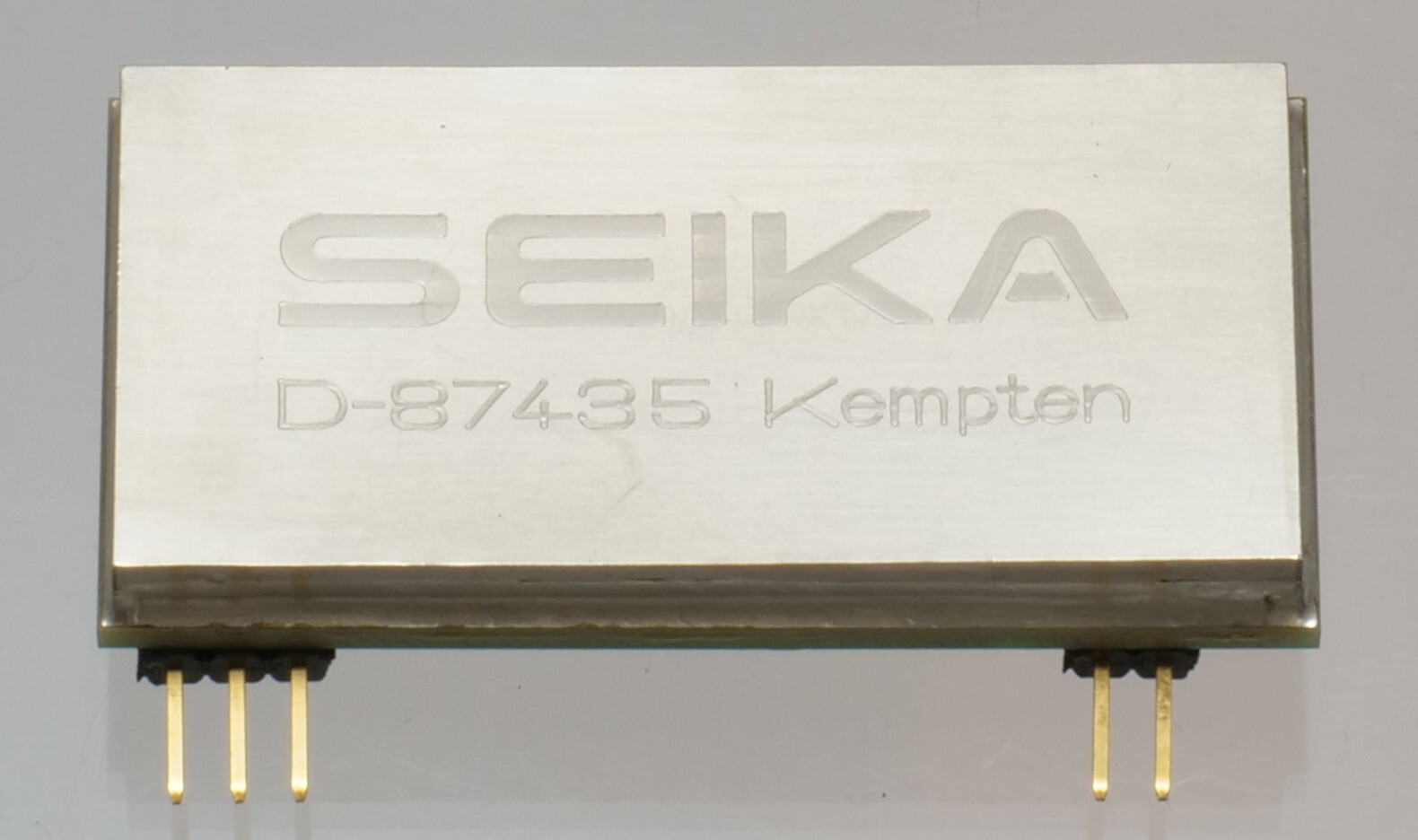

  放大器

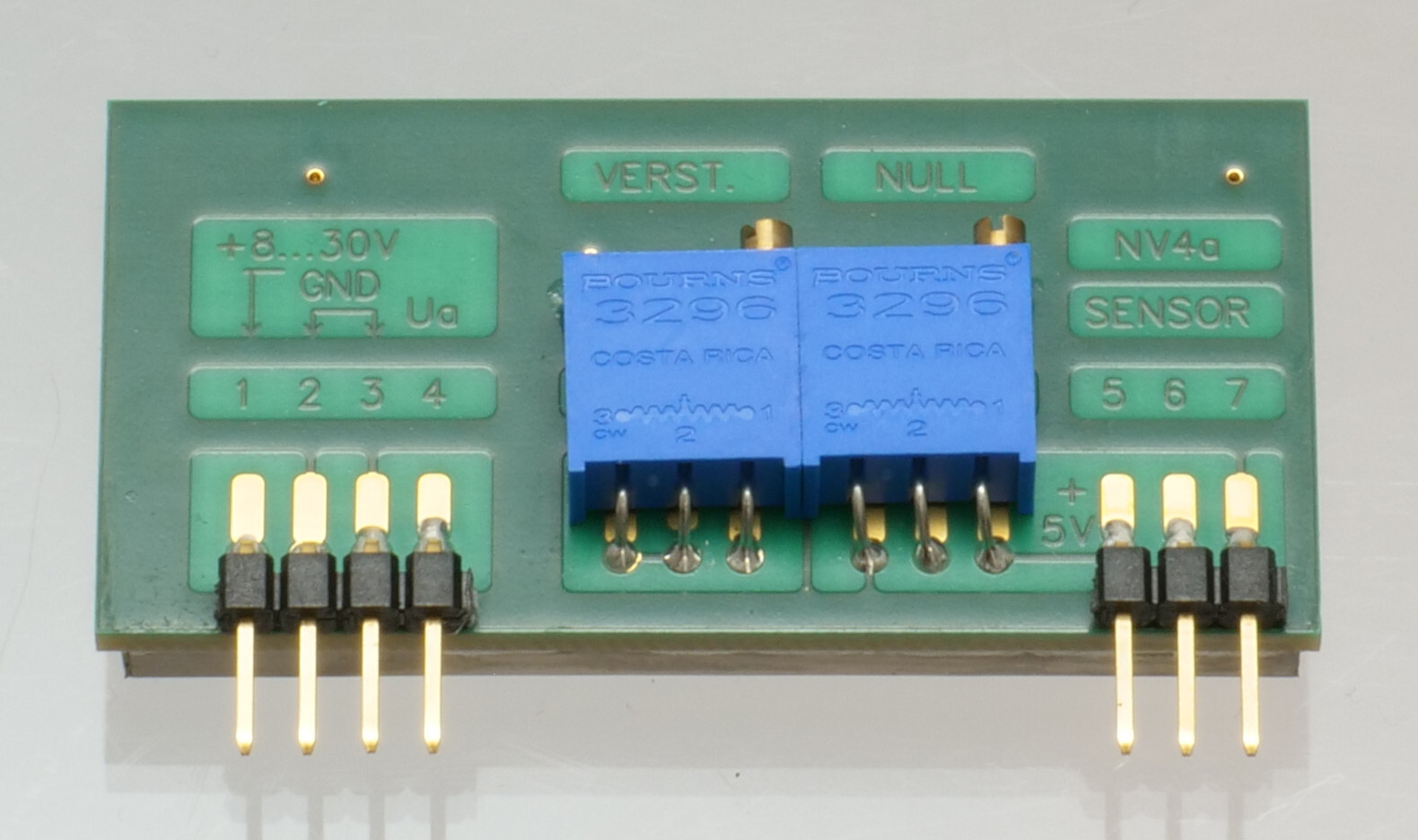

  NV 4a ( ±4V )

 NV 6a ( 4-20mA )

  NV 8a ( 2.5 ± 2V )

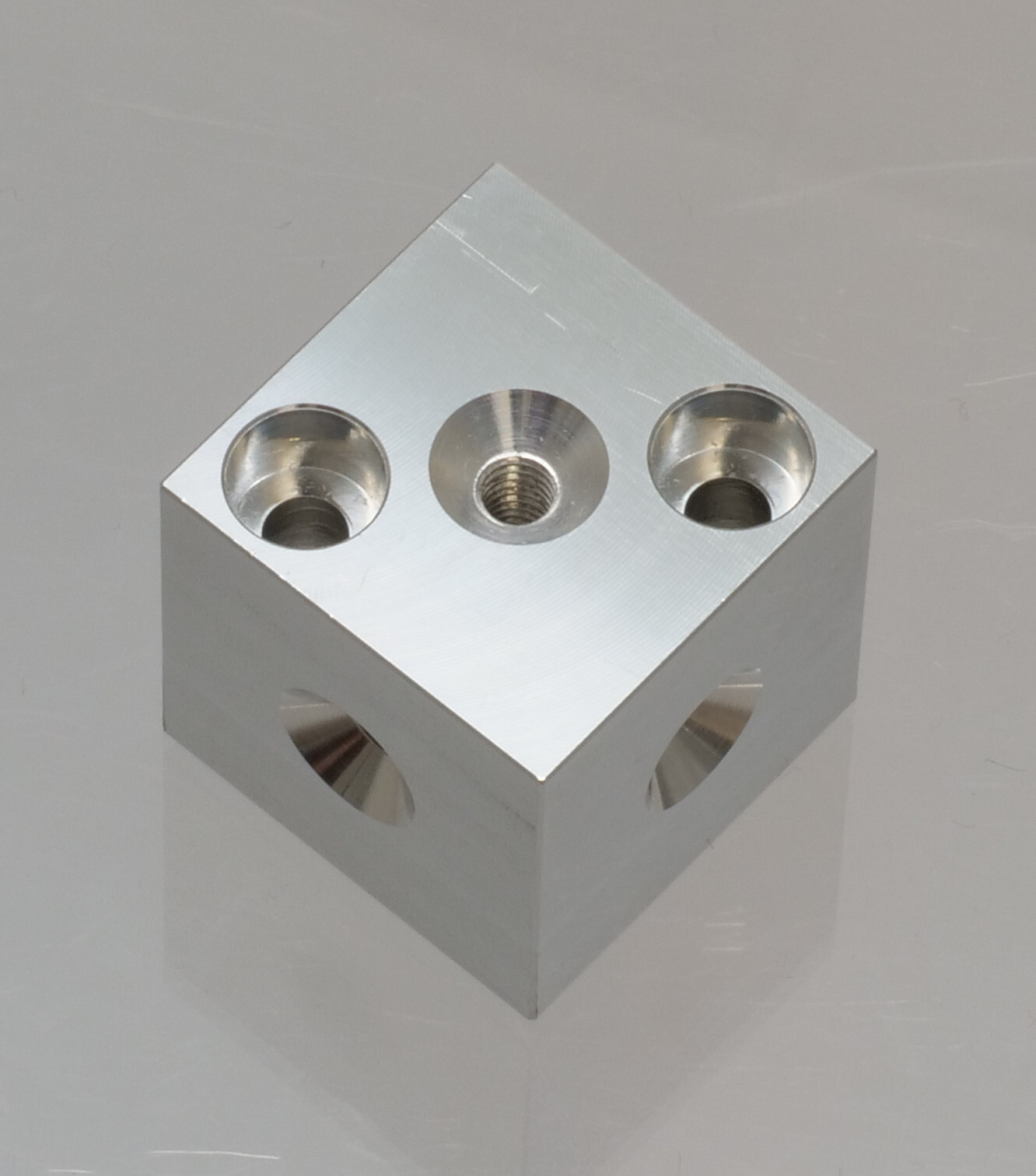

SW3
多軸角度感應器和加速度感應器組裝用之立方體外殼
